Классификация стерневых сеялок (прямой посев)

Пневматические зерновые сеялки культиваторного типа для прямого высева Kverneland (Квернеланд) Airseeder

Сеялка культиваторного типа Airseeder хорошо подходит для хозяйств со смешанной системой земледелия, которые применяют как предпосевную культиваторную подготовку почвы с заделыванием органических и минеральных удобрений сплошного внесения, так используют и прямой посев различных культур с одновременным внесением удобрений. Сеялка имеет ширину захвата 9,9; 12,4; 14,0 м. Загрузка семян и удобрений в бункер осуществляется с помощью вмонтированного загрузочного шпека. Сеялка укомплектована системой мониторинга «Farmscan Surveilance 2200 Monitor», позволяющей контролировать скорость сева, размер обрабатываемой площади за 1 час, общую площадь обработки, частоту вращения вентилятора, давление воздуха.

Пневматические зерновые сеялки культиваторного типа Airseeder

Обзор — посевной комплекс AIR SEEDER

Культиватор CULTIBAR с шириной захвата 9, 12 и 14 метров применяется для обработки стерни и обработки почвы на глубину до 15 см. CULTIBAR в комбинации с бункером Airseeder является высокопроизводительным агрегатом для прямого посева зерновых и
трав, с одновременным внесением удобрений.

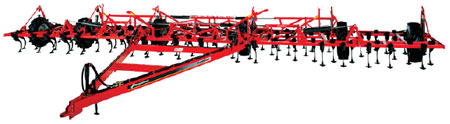

КУЛЬТИВАТОР CULTIBAR

Для обработки стерни и обработки почвы на глубину до 15 см. Рабочая ширина 9, 12 и 14 м. Стойки размещены в пять рядов, что исключает забивание растительными остатками. Междурядье 225 мм (по желанию 180 или 270 мм). Продуманная конструкция рамы с большими колёсами в одном ряду. Простое обслуживание сокращает время простоя и увеличивает производительность.
Длинное дышло для ровного следования. Размещение опорных колёс большого диаметра на одной оси дает плавный ход и превосходное копирование рельефа почвы.
	Большие колёса (15.5/80 – 24) для оптимального выдерживания глубины. Минимальное уплотнение почвенного горизонта. Благодаря большому диаметру колёс (170 см) агрегат легко тянется.
	Размещение стоек перед колёсами способствует спокойному ходу, и при работе поперёк к раннее обработанному направлению. Тракторный профиль и большой диаметр колёс не допускают налипания на влажных почвах.
	Прочная конструкция рамы для высокой надёжности и безопасности. Простое обслуживание сокращает время простоя и увеличивает производительность.
	Прочные крепления стоек из специального металла. Простое изменение междурядья, с помощью перемещения культиваторных стоек по раме.
	Особая форма стоек для уменьшения тягового усилия. Великолепное свойство затягивания в почву при любых условиях. Спиральная пружина страховки от перегрузки регулируется в три ступени (104, 163 и 216 кг). Крепкие кронштейны крепления, заменяемые втулки стоек – прочность и минимальные затраты.
	Прицепной узел дышла из специальной стали (Bisalloy-Stahl).  Незначительный износ и долгий срок службы. Оси для высокой надёжности и безопасности, в особенно прочном исполнение (Heavy Duty). Изменяемая ширина колеи (20 см). Удобно при применении прикатывающих катков или для сева пропашных культур.

Прикатывающая секция имеет по 6 катков шириной 80 или 120 мм. Давление каждой секции настраивается винтом через пружину, мак. 800 кг (130 кг на каток = 10 кг/см).

Система быстрой смены катков и загортачей

	После сева хорошо себя зарекомендовал нивилирный каток. Для обработки стерни и паров чаще применяется загортач.

Последовательная схема соединения г/ц дает отличную синхронизацию и снижает расход масла.

Опционная независимая гидросистема привода гидромотора вентилятора.

Рабочие органы

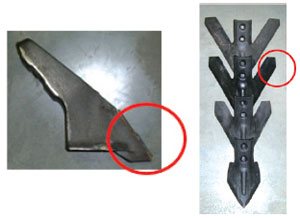

Стрельчатая лапа для ленточного сева и неглубокой обработки. Ширина лап 100, 150, 200, 250 или 300 мм, 47° (сплошная обработка с перекрытием). Благодаря особой формы ширина крыльев лап до конца службы остаётся неизменённой. Для глубокого рыхления и рядового сева. Твердосплавный наконечник позволяет работать в агрессивных почвах в течении долгого времени.

Отвод для одинарного высева, для ленточного сева, крепится на культиваторной стойке за стрельчатой лапой.		Отвод для двойного высева, для сева строчкой, крепится на культиваторной стойке за долотом.

Kverneland Airseeder — вариант агрегатирования бункера сеялки за культиватором.

• Большая ёмкость бункера (6000 или 8000 л) для больших площадей. Бункер разделён на две ёмкости — задняя для удобрений, передняя для семян.
• Точный сев в любых условиях.
• Дозирование семян и удобрений от 2-400 кг/га.
• Для лучшей видимости агрегата, бункер за сеялкой.
• Ограждение, для безопасного обслуживания, по всему периметру бункера.
• Бункер разделён на две ёмкости— задняя для удобрений, передняя для семян.

Шагающая подвеска передних колёс с углом наклона (кастером), для плавного хода и точного следования за трактором, при прямолинейном движении и во время разворота. Возможно перемещение бункера отдельно от посевного комплекса с помощью  транспортировочной балки. Большой размер колёс обеспечивает спокойное движение, положительно влияет на тяговое усилие, а для лучшей видимости агрегата, бункер расположен за сеялкой.

	Большой загрузочный люк бункера со съёмными решетами. Специальное антикоррозийное покрытие.
	Труба лестницы — уравниватель давления воздуха. Датчик наличия семян. Отдельные задвижки для опорожнения ёмкостей бункера.
	Шнек для загрузки и выгрузки бункера. Большой диаметр шнека для быстрой и бережной загрузки. Возможность управления процессом загрузки — выгрузки, как сверху, так и снизу.
	Масляный фильтр гидропривода вентилятора. Преимущество: уменьшается риск преждевременного выхода из строя гидромотора из-за грязного масла.
	Масляный радиатор. Преимущество: нагревает воздушный поток, сушит всю систему, даёт возможность безпроблемной работы и при высокой влажности воздуха.
	Смотровые окошки с отражателями для визуального контроля уровня семян.
	Механическое дозирование с приводом от колеса бункера. Точное дозирование в воздушный поток, как семян так и удобрений.
	Прочные и эффективные дозирующие катушки. Канавки катушек позволяют создавать постоянный и плавный поток семян. Смещённые крыльчатки дозирующей катушки для равномерного дозирования. Одна катушка для всех семян и удобрений.
	Коробка сменных звёздочек для привода дозатора. Привод дозатора включается из кабины трактора при помощи электрической муфты.
	Простое управление распределителем зерна и удобрений. Система «Blending» для добавления части удобрений в поток семян.

Различные схемы сева и внесения удобрений

Одинарный сев		Двойной сев
Стрельчатая лапа	Дисковый сошник	Долото

Комплектации

Для агрегатирования Airseeder необходима следующая оснастка трактора: производительность гидронасоса мин. 87 л/мин.

Для гидроподключения: 3 пары выводов с расходом мин. 80 л/мин, 180 Бар (90 л/мин для бункера 8 тыс л), из них один выход с регулируемым расходом и пригодным для подключения гидромотора (недолжен выбиваться). Один выход с приоритетным снабжением.

Для одинарного сева достаточно 60 л/мин с 160 Бар. Необходимо также, чтобы можно было управлять двумя секциями одновременно (гидромотор вентилятора и подъём культиватора).

Обратный слив: Необходимы два обратных слива непосредственно в гидробак: свободный обратный слив с диаметром мин. 3/8, обратный слив с диаметром мин. 3/4, допускается через фильтр обратного слива в бак.



Модель GIGANTE

Сеялки для прямого посева зерновых, сои, рапса, люцерны и прочих кормовых культур в необработанную почву.

Комплектация и дополнительная оснастка:
Пружинная борона заделывания семян. Комплект задних габаритных огней. Гидропривод вентилятора (ВОМ 1000 об./мин.). Чугунное колесо заделывания семян. Пробный лоток посева. Гидравлический маркер. мультипликатор для тракторов с ВОМ 1000 об/мин. или 540 об./мин. Преобразование DP 300 SPRINT из навесной в прицепную модификацию. Преобразование DP 300 SPRINT из прицепной в навесную модификацию. Электронная разбивка для заделывания 2+2 рядов. Ручной отключатель для отдельного ряда. Бункер с увеличенной вместительностью для DP 300 SPRINT, DP 400 SPRINT и GIGANTE 400 (500 литров). Электронный счетчик гектаров. Электронный контроль уровня семян. Шнековый загрузчик семян (гидравлический). Ограничитель глубины поверхностного посева. Узкое чугунное колесо заделывания семян.
Технические данные GIGANTE GIGANTE СORSA 400 500 600 Транспортная ширина, м 3,00 3,00 5,30 3,00 3,00 Рабочая ширина, м 3,78 5,76 9,00 3,78 5,76 Максимальное количество рядов, шт. 22 33 50 22 33 Минимальная ширина междурядья, см 18 18 18 18 18 Емкость бункера семян, л 126 250 520 840 2255 Емкость бункера удобрения, л – – – 640 1075 Минимальная мощность колесного трактора, л. с. 150 180 280 150 180 Минимальная мощность гусеничного трактора, л. с. 120 140 220 120 140 Вес*, кг 445 663 113 450 6680
