Фасовочно-упаковочное оборудование

Фасовочно-упаковочное оборудование

АВТОМАТИЗИРОВАННАЯ УПАКОВОЧНАЯ ЛИНИЯ УЛА-3


Предназначена для автоматизированной весовой дозировки и упаковки сыпучих непылящих мелкоштучных пищевых и непищевых продуктов и материалов (сухофрукты, замороженные овощи и фрукты, чипсы и т. д.) в пакеты из рулонной полипропиленовой или комбинированной пленки.

Возможна работа на пленках с метками и без них. Автомат снабжен механизмом установки даты.
Техническая характеристика
Производительность в час, пакеты до 1800
Масса дозы, г 30-1000
Допускаемое отклонение массы дозы, %
от ±1,5 до ±3
Диаметр рулона пленки, мм:
   наружный
   внутренний

350
70
Размеры пленки, мм:
   толщина
   ширина

0,03-0,06
425; 420; 380; 340; 300; 270; 240; 220
Длина пакета (регулируемая), мм
100-300
Электропитание:
   частота, Гц
   напряжение, В

50
380
Расход сжатого воздуха при давлении 0,45 МПа, м3/мин
0,3
Потребляемая мощность, кВт.ч
до 2
Габаритные размеры, мм 6000х1500х3000
Масса, кг
1200

Изготовитель — ОАО «Подольский электромеханический завод».


АВТОМАТИЧЕСКАЯ ЛИНИЯ ДЛЯ ФАСОВКИ И УПАКОВКИ ПРОДУКТОВ



Линия фасовочно-упаковочная на базе автомата

Предназначена для автоматической подачи и весового дозирования сыпучих, гранулированных и мелкоштучных пищевых продуктов (чипсы, сухофрукты, замороженные овощи и фрукты), упаковки в пакеты, формируемые из рулона полипропиленовой и других термосвариваемых пленок, с дальнейшим автоматическим отводом готовых пакетов на накопительный стол.

Состоит из фасовочно-упаковочного автомата РТ-УМ-21-1 (-2, -3, -12, -22, -32), транспортеров — загрузочного РТ-ТВ-01 и отводящего РТ-ТН-01. Обслуживают два человека.

Техническая характеристика

Автоматы фасовочно-упаковочные*
РТ-УМ-21-1 РТ-УМ-21-2 РТ-УМ-21-3 РТ-УМ-21-12 РТ-УМ-21-22 РТ-УМ-21-32
Производительность в минуту, упаковки
10 20 30 14 27 40
Масса дозы, г 35-2000 10-2000
Допустимое отклонение массы дозы, % ±1
Дозирование весовое
Число:
    весодозирующих ярусов
   весодозирующих ручьев

1
1

1
2

1
3

2
1

2
2

2
3
Размеры пакета, мм:
   длина
   ширина

50-280
90; 120; 140; 150; 170; 180; 190; 200
Упаковочный материал  пленка полипропиленовая, полиэтиленовая, термосвариваемые; ламинированная бумага
Размеры бобины пленки, мм:
   ширина
   наружный диаметр

200; 260; 300; 320; 360; 380; 400; 420
400
Расход воздуха, л/мин 230 300
Давление воздуха, МПа 0,6
Напряжение питания, В 220
Установленная мощность, кВт 1,1 1,35 1,6 1,35 1,85 2,35
Рабочая площадь, м2 10
Масса, кг 600

*По желанию линия может быть укомплектована фасовочно-упаковочным автоматом РТ-УМ-21-0 с объемным дозатором.


Изготовитель — фирма «Русская Трапеза».


ЛИНИЯ ФАСОВКИ И УПАКОВКИ ТРУДНОСЫПУЧИХ ПОРОШКООБРАЗНЫХ ПРОДУКТОВ РТ-ЛФ

Предназначена для точного дозирования и фасовки трудносыпучих, порошкообразных продуктов в готовую тару (бумажные пакеты, коробки, банки). Уплотнение продукта и транспортировка осуществляются на накопительном столе.

Состоит из загрузочного шнекового транспортера (возможна поставка с функцией просеивания) для загрузки продукта в бункер дозатора в автоматическом режиме; шнекового дозатора с управлением от весового устройства, обеспечивающим двухпоточное весовое автоматическое дозирование продукта в готовую тару с высокой точностью; пассикового транспортера, совмещенного с платформой весового дозатора, для автоматического отвода фасованного продукта из зоны дозирования на вибростол; вибростола, предназначенного для уплотнения дозированного продукта в таре и транспортировки тары на накопительный стол.

Дополнительные опции: накопительный стол для накопления расфасованного продукта, мешкозашивочные машины.

Техническая характеристика
Производительность с продуктом (в зависимости от массы дозы) в минуту, упаковки 20
Масса дозы, г 100-2000
Допускаемое отклонение массы дозы, % +1
Высота тары, мм 150-350
Напряжение питания, В 380/220
Установленная мощность, кВт 3,26
Рабочая площадь, м2 10
Габаритные размеры, мм 2100х2400х2400
Масса, кг 460

Поставщик — ООО «Афина-ПАК».


АВТОМАТИЗИРОВАННЫЙ ФАСОВОЧНЫЙ УЧАСТОК 1130 М32 В1

Предназначен для непрерывной автоматической загрузки продукции (чипсы, сухофрукты, замороженные овощи, фрукты и др.) в бункер автомата, фасовки ее и удаления готовых пакетов на упаковочный стол-накопитель.

Состоит из упаковочного автомата, напольного бункера-накопителя вместимостью пять-шесть мешков крупы с подающим транспортером типа «нория», конвейера для удаления пакетов, поворотного стола-накопителя и др.

Техническая характеристика
Производительность в минуту:
   упаковочной машины, пакеты
   трех дозаторов, дозы

до 60
30-60
Пределы дозирования, г
50-1000 (по согласованию 25-1500)
Класс точности по массе
0,25
Форма пакета (по согласованию)
«подушка» («плоское дно»)
Размеры пакета, мм:
   ширина (по согласованию)
   длина (полезная)

105, 130, 145, 170, 200
80-270
Пленка:
   тип
   толщина, мкм

ОПП, ОПП+ОПП, полиамид+ПЭ, лавсан+ПЭ и т.п.
30-80
Потребление воздуха давлением 5 атм, л/мин 100
Напряжение питания, В 380
Потребляемая мощность, кВт·ч:
   автомат
   участок

3
5
Габаритные размеры (высота автомата х высота участка х длина), мм 2750х3350х8700

Изготовитель — компания «Сигнал-ПАК».


АВТОМАТИЗИРОВАННЫЙ ФАСОВОЧНЫЙ УЧАСТОК 1110 МЗ (МЗПЭ) С1 (С2)

Предназначен для непрерывной автоматической загрузки продукции в бункер автомата, фасовки ее и удаления готовых пакетов на упаковочный стол-накопитель.

Включает в себя упаковочный автомат, напольный бункер-накопитель с подающим шнековым транспортером или транспортером типа «нория», конвейер для удаления пакетов, поворотный стол-накопитель и др.

Автоматы упаковочные вертикального типа мод. 1110 МЗ (МЗПЭ) С1(С2) со стоят из упаковочной машины МЗ (или МЗПЭ) и размещенного на ней стаканчикового дозатора С1 (или С2).

Техническая характеристика
Производительность в минуту, пакеты до 70
Пределы дозирования, г 100-2000
Точность дозирования, %:
   стандарт
   с автоматическим весовым контролем

±1
±0,5
Форма пакета (по согласованию)  «подушка» («плоское дно»)
Размеры пакета, мм:
   ширина
   длина (полезная)

105, 130, 145, 170, 200
40-310
Пленка:
   тип
   толщина, мкм

ОПП, ОПП+ОПП, полиамид+ПЭ, лавсан+ПЭ, ПЭ и т.д.
35-80
Напряжение питания, В
380
Потребление воздуха давлением 5 атм, л/мин 100
Потребляемая мощность, кВт.ч:
   автомат
   участок

3
5
Габаритные размеры автомата, мм 4500х2000х2800
Высота участка, мм 3400

Изготовитель — компания «Сигнал-Пак».


ФАСОВЩИК-АВТОМАТ «АЛУР-1500ТС»

Предназначен для фасовки сыпучих продуктов с запечатыванием стаканчиков алюминиевой фольгой или валкилидом.

Фасуемые продукты — быстрого приготовления (супы, картофельное пюре).

Упаковка осуществляется в пластмассовые стаканчики ∅95 мм.

По желанию заказчика комплектуется дополнительными опциями: устройством установки прозрачной крышки ∅95 мм на стаканчик и устройством бактерицидной обработки стаканчиков и фольги. Обслуживает оператор.

Техническая характеристика
Производительность в час, стаканчики 2200
Объем:
   дозы, см3
   приемного бункера, л

10-250
100
Способ дозирования
объемный
Погрешность дозирования (от максимального объема дозирующего цилиндра), % 2
Сжатый воздух:
   давление, кг/см2
   расход, л/мин

6-8
328
Электропитание 380 В, 50 Гц
Потребляемая мощность, кВт·ч 1,7
Температура нагревания, °С 180-250
Габаритные размеры, мм
2050х1200x1920
Масса (нетто), кг
380

Изготовитель — ЗАО «Новгородский машиностроительный завод».


АВТОМАТ ФАСОВОЧНЫЙ А5-АВР-11М


Предназначен для фасовки сыпучих продуктов в пакеты из термосвариваемых материалов и др. Может использоваться для фасовки легкосыпучих продуктов (крупы). В комплект входят: рулонодержатель, механизмы формирования пакета (с рукавообразователем) и сварки швов, шкаф с электрооборудованием и панелью управления (смонтированы на общей станине), двухручьевой весовой дозатор на отдельной раме и электрошкаф его управления, устройства нанесения даты и фотоцентрирующее.
Техническая характеристика
Производительность в минуту, пакеты
25-35
Дозирование, г 50-350; 350-1000
Потребляемая мощность, кВт.ч 2
Расход сжатого воздуха, м3 10
Габаритные размеры, мм
2500x2630x3000
Масса, кг
1000

Автомат фасовочный А5-АРВ-11М


Изготовитель — ООО «Воронежский Центр «Упаковочные машины».


АВТОМАТ ВЕРТИКАЛЬНЫЙ ФАСОВОЧНЫЙ


Предназначен для упаковки широкого ассортимента мелкоштучного и сыпучего товара (чай, сухофрукты, кофе, кисель и т.п.) в трехшовные пакеты.

Работает в шаговом рабочем цикле. Управление — с помощью свободно программируемого контроллера, связь персонала с автоматом — с помощью алфавитно-цифровой панели управления. Вся информация выводится на жидко - кристаллический дисплей. Комплектация стандартная: формирователь пакета с тубусом, устройство протяжки, продольная и поперечная сварочные губки, система управления (адаптирована для работы с любым типом дозатора), простановка даты (термоконтактная).

Виды используемого упаковочного материала: свариваемые материалы — полипропилен (РР); полиэтиленовая пленка низкого давления; бумага, ламинированная полиэтиленом; многослойные пленки и другие материалы — термопластические (РЕ) и свариваемые термоконтактным способом.

Техническая характеристика
Привод  пневматический
Производительность (кинематическая) в минуту, циклы 25
Диаметр тубуса, мм 114
Длина пакета, мм
300
Мощность, кВт 2
Рабочее давление в пневмосистеме, МПа 0,6
Расход воздуха (при 0,6 МПа), л/мин 250
Габаритные размеры, мм
114х300х1600
Масса, кг
300

Изготовитель — ОАО «Компания «Акмалько».


АВТОМАТ ФАСОВОЧНЫЙ АО-121


Вертикальный, однолинейный, периодического действия, предназначен для дозирования и фасовки в полиэтиленовые пакеты сыпучих, гранулированных и мелкоштучных продуктов (сухофрукты, крупы, чай, кофе в зернах, рожки, конфеты и т.п.).

Состоит из упаковочной машины АО-101, весового дозатора МЗ, устройства укладки пакетов в ящики. До полнительно может быть укомплектован транспорте ром пакетов и ящиков, обеспечивающим укладку пакетов в ящики в заданном коли честве и отвод наполненных ящиков. Привод автомата пневматический.
Техническая характеристика
Производительность в минуту (в зависимости от массы и дозы продукта), упаковки до 22
Масса дозы, г 50-500
Пленка, мм:
   толщина
   ширина

0,09±0,01
320±5
Диаметр, мм:
   рулона
   втулки рулона (внутренний)

320
75±5
Расход воздуха, м3 50
Рабочее давление на входе в
пневмосистему, МПа
0,6-1
Потребляемая мощность, кВт·ч 2
Габаритные размеры, мм 2500x2400x2900
Масса, кг 1350

Изготовитель — ГУП «Ижевский механический завод».


АВТОМАТ ФАСОВОЧНЫЙ ФА-10

Предназначен для автоматизированной расфасовки и упаковки сыпучих продуктов в трехшовные пакеты, сформированные из рулона термосвариваемой пленки.

Электронный блок нагрева и электропривод имеют бесступенчатое регулирование. Полуавтомат оснащен пневмооборудованием ведущих фирм-производителей. Взвешивание дозы продукта осуществляется электронно-весовым устройством. Работа автомата осуществляется с помощью пневмопривода с электронным управлением. Автомат отличается простотой конструкции, надежностью, удобством обслуживания и эксплуатации.


Техническая характеристика
Производительность в минуту (в двухручьевом режиме), дозы 20
Масса дозы, г 100-1000
Диаметр бобины, мм до 350
Вместимость загрузочного бункера, кг 60
Точность взвешивания, % 0,5
Потребляемая мощность дозатора, кВт·ч 0,25
Сварочные элементы постоянного нагрева с автоматическим контролем, °C
до 180
Ширина, мм:
   упаковочного материала (полотна)
   пакета (минимальная/максимальная)

до 350
63/160
Длина пакета (минимальная/максимальная), мм 63/270
Габаритные размеры, мм 1060х900х2600
Масса, кг 300

Изготовитель — ОАО «Кропоткинский завод МиССП».


АВТОМАТ ГОРИЗОНТАЛЬНЫЙ ФАСОВОЧНЫЙ АР-И62


Шагового действия, предназначен для фасования жидких, гелеобразных, полувязких и сыпучих продуктов в термосвариваемые пакеты с П-образным швом и плоским дном.

Изготовляется несколько модификаций, различающихся типом установленных дозаторов, видом формируемого пакета, наличием отводящего транспортера, стерильного бокса и др. Обслуживает оператор.
Техническая характеристика
Производительность в минуту, упаковки
10-60
Упаковочный материал бумага ламинированная, пленочные комбинированные материалы; один рулон с максимальным диаметром 500 мм и внутренним диаметром намоточной втулки 76 мм
Размеры пакета, мм:
   ширина
   высота

70-120
90-160
Тип дозатора шнековый, объемный, поршне-
вой, весовой
Электропитание 2,5 кВт, одна фаза,
220 В, 50 Гц
Габаритные размеры, мм 700x2000x1200
Масса, кг
250

Изготовитель — ЗАО «Точная механика М».


АВТОМАТ ВЕРТИКАЛЬНЫЙ ФАСОВОЧНЫЙ АР-И61

Шагового типа, предназначен для фасования в четырехшовные термосвариваемые пакеты или пакеты с П-образным швом сыпучих, пасто-, желе-, гелеобразных и полувязких продуктов.

Модификации различаются типом установленных дозаторов, наличием отводящего транспортера, стерильного бака и др. Обслуживает оператор.

Техническая характеристика
Производительность в минуту, упаковки 10-60
Упаковочный материал бумага ламинированная, пленочные комбинированные материалы Тип упаковки термосвариваемый пакет
Размеры пакета, мм:
   ширина
   высота

40-120
40-160
Тип дозатора шнековый, объемный, поршневой, весовой
Расход воздуха давлением 0,6 МПа, л/мин 600
Электропитание 2,5 кВт, одна фаза, 220 В, 50 Гц
Габаритные размеры, мм 700x2000x2000
Масса, кг
250

Изготовитель — ЗАО «Точная механика М».


АВТОМАТ ФАСОВОЧНО-УПАКОВОЧНЫЙ «ПИТПАК М2»

Вертикального типа, предназначен для точного дозирования и упаковки широкого ассортимента мелкого, сыпучего и штучного товара (замороженные овощи и фрукты).

Состоит из формирователя пакета с тубусами (круглого и прямоугольного сечений); устройства протяжки; продольного и поперечного сварочных узлов; узла склейки пленки; системы управления (адаптирована для работы с любым типом дозатора); термоконтактной маркировки; устройства считывания метки (фотоэлемент); систем: автоматического совмещения оси расходного материала и оси узла формирования пакета, стабилизации пленки, наполнения пакета инертным газом.

Дополнительное оборудование: дозаторы — весовой четырехпоточный двухуровневый; весовой трехпоточный трехуровневый; объемный роторный фрикционный или клапанный; объемный шнековый и мультиголовочный; подающий ковшовый и отводящий ленточный транспортеры; устройство формирования плоского дна пакета (гассет); системы снятия статического напряжения и отсоса пыли; устройства: формирования пакета с верхним замком и просечки отверстия «Еврослот».


Техническая характеристика
Производительность в минуту, пакеты 120
Длина пакета, мм 500
Ширина рулона, мм 650
Диаметр тубуса, мм 200
Форма пакета:
   «подушка» с плоским дном ширина, мм
   четырехшовный с плоским дном диагональ, мм

310
215
Электропитание 380 В, 50 Гц
Потребляемая мощность, кВт·ч 4
Давление воздуха, МПа 0,6
Расход воздуха, л/мин 500
Габаритные размеры, мм 2500х1000х2000
Масса, кг 450

Изготовитель — машиностроительный завод упаковочного оборудования «Таурас-Феникс».


АВТОМАТЫ ФАСОВОЧНО-УПАКОВОЧНЫЕ СЕРИИ РТ-УМ-24


Предназначены для автоматического дозирования и упаковки сыпучих, гранулированных и мелкоштучных пищевых продуктов (сухофрукты, замороженные фрукты, овощи, чипсы и т.п.) в трехшовные пакеты, формируемые из рулонных термосвариваемых материалов. Программное обеспечение позволяет работать с широким диапазоном продуктов, дозируемых шестью типами дозаторов. Удобное расположение бобины, столик для склейки пленки и автоматическая остановка автомата по окончании пленки делают операцию замены пленки быстрой и удобной. Поддержка температуры нагревательных элементов с точностью до 1°. Память на 50 программ. Автоматические остановка автомата после выдачи заданного количества упаковок с последующим автоматическим запуском, а также ведение статистики работы автомата с возможностью защиты паролем. Большой набор опций (плоское дно, датер, европросечка, круглая и тройная круглая просечки, газонаполнение, выдавливатель воздуха, импульсные нагреватели, пылеотсос).

Техническая характеристика

РТ-УМ-24-31 РТ-УМ-24-41 РТ-УМ-24-32 РТ-УМ-24-42 РТ-УМ-24-ОР
Вид дозатора
электронный весовой объемно-роторный
Производительность в минуту, упаковки:
    кинематическая
   с продуктом (в зависимости от дозы и вида продукта

110
60 (80*)

110
70 (90*)

110
68 (85*)

110
80 (100*)

110
100
Масса, г 10-2000 10-250
Допускаемое отклонение массы / объема дозы, %
±1 согласно ГОСТ Р 8.579-2001
Размеры пакета, мм:
   длина (за один цикл)
   ширина

50-280
60-205

Изготовитель — фирма «Русская Трапеза».


АВТОМАТ УНИВЕРСАЛЬНЫЙ ФАСОВОЧНО-УПАКОВОЧНЫЙ «ПИТПАК-М»

Предназначен для фасовки и упаковки штучных, сыпучих, пылящих и замороженных продуктов (чипсы, замороженные овощи и фрукты) в трехшовные пакеты из термосвариваемых материалов.Состоит из станины, дозатора, формирователя пакета с тубусом, устройства считывания метки (фотоэлемента), продольной и поперечных сварочных губок постоянного нагрева, электрооборудования.

Работает по фотометке, обеспечивает центрирование рисунка по пакету и поперечную стабилизацию упаковочного материала, нанесение даты — термопринтером. Может работать с несколькими видами дозаторов: объемным фрикционным, объемным роторным клапанным, весовым трехпоточным, шнековым, комплексом дозаторов для многокомпонентных продуктов. Дополнительное оборудование: загрузочные (различные виды) и отводящий транспортеры, устройство формирования плоского дна пакета (гассет), системы наполнения инертным газом, отсоса пыли.

Техническая характеристика
Производительность с дозатором в минуту, шт.:
   шнековым
   весовым (в три потока)
   объемным

до 45
до 45
до 60
Рабочее давление в пневмосети, МПа 0,6
Расход воздуха, л/мин 400
Привод электромеханический
Электропитание 380 В, 50 Гц
Ток
трехфазный
Диаметр тубуса (максимальный), мм 136
Размеры пакета, мм:
   длина
   ширина

300
215
Установленная мощность, кВт
2,5
Габаритные размеры, мм
1500х1200х1600
Масса, кг
570

Изготовитель — машиностроительный завод упаковочного оборудования «Таурас-Феникс».


АВТОМАТЫ ФАСОВОЧНО-УПАКОВОЧНЫЕ РТ-УМ-21-12, РТ-УМ-21-22, РТ-УМ-21-32 С ЭЛЕКТРОННЫМ ВЕСОВЫМ ДОЗАТОРОМ

Предназначены для точного весового дозирования и автоматической упаковки сыпучих и мелкоштучных пищевых продуктов (сухофрукты, чипсы, замороженные овощи и фрукты и т.п.) в пакеты, формируемые из рулона полипропиленовой и других термосвариваемых пленок.

Состоят из весового дозатора РТ-ДВМ-12 (-22, -32) и упаковочного автомата РТ-УМ-21.



Техническая характеристика

РТ-УМ-21-12 РТ-УМ-21-22 РТ-УМ-21-32
Производительность (в зависимости от дозы и вида продукта) в минуту, упаковки до 14 до 27 до 40
Масса дозы, г 10-2000
Допускаемое отклонение массы дозы, % 11
Вместимость загрузочного бункера, м3
0,13
Число весодозирующих ручьев 1
2
3
Размеры пакета, мм:
   длина
   ширина

50-280
60; 80; 94; 120; 140; 150; 170; 180; 190; 200; 205
Расход воздуха, л/мин до 235
Давление воздуха в пневмосистеме, МПа 0,6
Напряжение питания, В 220
Установленная мощность, кВт 1,35 1,85 2,35
Габаритные размеры, мм 1320х990х2300
Масса, кг 250 270 300

Изготовитель — фирма «Русская Трапеза».


АВТОМАТ УНИВЕРСАЛЬНЫЙ ФАСОВОЧНО-УПАКОВОЧНЫЙ «ПИТПАК»


Предназначен для фасовки и упаковки штучных (сухофрукты, чипсы) и замороженных (овощи, фрукты и др.) продуктов в трехшовные пакеты из термосвариваемых материалов.

Состоит из станины, дозирующего устройства, формирователя пакета с тубусом, устройства считывания метки (фотоэлемента), продольной и поперечных сварочных губок постоянного нагрева, электрооборудования.

Дополнительное оборудование — загрузочный (различные виды) и отводящий транспортеры, система формирования боковой складки, термопринтер.
Техническая характеристика
Производительность с дозатором в минуту, шт.:
   шнековым
   весовым (в два потока)
   объемным

до 35
до 20
до 30
Привод пневмомеханический
Рабочее давление в пневмосети, МПа 0,6
Расход воздуха, л/мин 250
Электропитание 380 В, 50 Гц
Ток
трехфазный
Диаметр тубуса (максимальный), мм
114
Размеры пакета, мм:
   длина
   ширина

290
180
Установленная мощность, кВт 2
Габаритные размеры, мм 1420x920x1600
Масса, кг
300

Изготовитель — машиностроительный завод упаковочного оборудования «Таурас-Феникс».


АВТОМАТЫ ФАСОВОЧНО-УПАКОВОЧНЫЕ РТ-УМ-21-1, РТ-УМ-21-2, РТ-УМ-21-3

Предназначены для весового дозирования и автоматической упаковки сыпучих и мелкоштучных пищевых продуктов (сухофрукты, чипсы, замороженные овощи и фрукты) в пакеты, формируемые из рулона полипропиленовой пленки.


Техническая характеристика

РТ-УМ-21-1 РТ-УМ-21-2 РТ-УМ-21-3
Производительность (в зависимости от дозы и вида продукта) в минуту, упаковки
10 20
30
Масса дозы, г
25-2000
Допустимое отклонение массы дозы, %
±1
Размеры пакета, мм:
   длина
   ширина
50-280
90, 120
50-280
140, 150, 170, 200
50-280
180, 190
Число дозирующих ручьев 1
2
3
Расход воздуха, л/мин 230

Давление воздуха, МПа 0,6

Напряжение питания, В 220

Установленная мощность, кВт 1,05 1,15 1,25
Габаритные размеры, мм 1200x720х2000 1200x720x2220 1200x900x2220
Масса, кг 250 270 300

Изготовитель — фирма «Русская Трапеза».


ПОЛУАВТОМАТ ФАСОВОЧНО-УПАКОВОЧНЫЙ «МАКИЗ У-01»

Предназначен для весового дозирования и упаковки сыпучих продуктов (чипсы и др.) в пакеты из полипропиленовой пленки.


Техническая характеристика
Производительность в час, упаковки
до 600
Вместимость бункера, л
67
Масса дозы, г
10-2000
Размеры пакета, мм:
   длина (максимальная)
   ширина (выборочно)

до 300
100; 135; 170; 182; 205; 230
Размеры пленки:
   ширина (выборочно), мм
   толщина, мкм

220; 300; 370; 395; 440, 500
до 60
Электропитание 220 В, 50 Гц
Номинальная потребляемая мощность, кВт·ч 0,6
Габаритные размеры, мм 1110x550x2100
Масса, кг
150

Изготовитель — ЗАО «НПФ «ТЕКО».


УСТАНОВКА ФАСОВОЧНО-УПАКОВОЧНАЯ ДЛЯ СЫПУЧИХ ПРОДУКТОВ

Вертикального типа, предназначена для дозирования и упаковки сыпучих непылящих продуктов (сахарный песок, крупа, конфеты, печенье, макаронные изделия, орехи, кофе и т.п.).

Типы установки: с ручной протяжкой рукава для дозиров ки сыпучих продуктов, без дозатора; с ручной протяжкой рукава и весовым электронным дозатором; с автоматической протяжкой рукава и весовым электронным дозатором. Упаковочный материал — пленка полимерная с термосвариваемым слоем (полипропилен, полиэтилен и т.п.).

Техническая характеристика
Производительность в минуту, пакеты
4-15
Размеры формируемого пакета, мм:
   длина
   ширина

30-250
165
Пленка:
   толщина, мкм
   ширина, мм

20-80
350
Диаметр рулона, мм до 400
Масса дозы, г 25-1000
Точность дозирования, % ±1
Вместимость загрузочного бункера, м3 0,08
Напряжение, В 220/380
Установленная мощность, кВт
0,45
Габаритные размеры, мм
800x600x1750
Масса, кг:
   дозатора
   установки

70
120

Разработчик и изготовитель — ГУП «ФНПЦ «Прибор».


АППАРАТ ТПА-1200РА


Предназначен для фасовки и упаковки круп, сахара, соли, орехов, макаронных, кондитерских изделий и других сыпучих и мелкоштучных продуктов (сухофрукты, чипсы, замороженные овощи и фрукты) на малых производствах и в торговых организациях.Состоит из бункера, дозатора, воротника, пульта управления, протяжки, вертикального ствола, ножей, рамы. Комплектуется весовым дозатором и блоком печати даты на изделии. Формирует «стоячий» пакет или «подушку».

Работает как по фотометке, так и без нее. Выпускается со стволом под пленку 250 мм (пакет 115 мм) и 350 мм (пакет 165 мм). Может комплектоваться отводящим конвейером.

Техническая характеристика
Производительность в час, упаковки
до 600
Размеры пакета, мм:
   ширина
   длина

165; 115
до 320
Масса дозы, г 30-2000
Потребляемая мощность, кВт.ч 0,7
Габаритные размеры, мм
1100x650x1750
Масса, кг
270

Изготовитель — Московский завод упаковочных машин «Термопак».


МАШИНА УПАКОВОЧНАЯ РТ-УМ-01


Предназначена для упаковки дозированных сыпучих мелкоштучных пищевых продуктов (сухофрукты и т.п.), а также непищевых продуктов подобной структуры в трехшовные пакеты, формируемые из рулонных термосвариваемых материалов.

Техническая характеристика

РТ-УМ-01
(импульсная)
РТ-УМ-01
(импульсная с подогревом)
РТ-УМ-01
(постоянная)
Производительность в минуту, упаковок
до 12 до 15 до 20
Размеры пакета, мм:
   длина
   ширина

50-350
70-210
Напряжение, В 220
Установленная мощность, кВт 0,5 0,7
Габаритные размеры, мм
580х450х880
Масса, кг 45

Изготовитель — фирма «Русская Трапеза».


ПОЛУАВТОМАТ ДОЗИРУЮЩИЙ УПАКОВОЧНЫЙ ДЛЯ ЗАМОРОЖЕННЫХ ПРОДУКТОВ


Предназначен для дозирования и упаковки замороженных пищевых продуктов (фрукты, ягоды и т.п.) в пакеты из пленки на основе полиэтилена и полипропилена.

Состоит из дозатора ДВДДП-3,0 и упаковочной машины МУСП-01-01. Имеет пластиковое покрытие внутренних поверхностей бункера, вибролотка и измерительного ковша и управляемую шторку вибропитателя. Комплектуется термодатером.

Техническая характеристика
Производительность в минуту, пакеты от 8
Предел дозирования, г 5-3000
Дискретность, г 1
Ширина пленки, мм 120-500
Длина пакета, мм 0-380
Потребляемая мощность, кВт·ч 0,6
Габаритные размеры, мм 960х800х2600


Изготовитель — ЗАО «Нотис».


АВТОМАТ УПАКОВОЧНЫЙ «БЕСТРОМ-220»


Вертикального типа, предназначен для упаковки в полимерные пленки сыпучих продуктов (сухофрукты и т.п.).

Формирует, заполняет и заваривает пакеты из термосвариваемых пленок, подаваемых с рулона в виде полотна. Комплектуется различными типами дозаторов: объемным стаканчиковым, объемным шнековым или комбинационным весовым, в зависимости от вида упаковываемых продуктов.
Техническая характеристика
Производительность в минуту, пакеты до 115
Размеры пакета, мм:
   ширина
   длина

80-200
60-360
Тип пленки полипропилен, ламинаты, полиэтилен
Масса дозы, кг 0,05-1
Потребляемая мощность, кВт.ч 8-9
Давление воздуха, МПа 0,6
Потребление воздуха, л/мин до 900
Габаритные размеры, мм 1023x1950x1855
Масса, кг 1100

Изготовитель — компания «Бестром».


АВТОМАТ УПАКОВОЧНЫЙ «БЕСТРОМ-202»


Вертикального типа, предназначен для упаковки в полимерную пленку сыпучих продуктов (сухофрукты и т.п.).

Комплектуется объемным стаканчиковым, объемным шнековым или линейным весовым дозаторами в зависимости от вида упаковываемых продуктов. Дополнительное оборудование: загрузочный элеватор, отводящий транспортер, фотоэлемент, принтер, система стяжки статического электричества, устройство для формирования пакетов с плоским дном.

Техническая характеристика
Производительность в минуту, пакеты до 95
Размеры пакета, мм:
   ширина
   длина

60-200 80-310

Масса дозы, кг 0,02-1
Потребляемая мощность, кВт·ч
до 5
Давление воздуха, МПа 0,6
Расход воздуха, л/мин 600-900
Габаритные размеры, мм 1100x1700x1600
Масса, кг 550

Изготовитель — компания «Бестром».


АВТОМАТ УПАКОВОЧНЫЙ «БЕСТРОМ-350П»


Вертикального типа, предназначен для упаковки в полимерные пленки сыпучих продуктов (сухофрукты и т.п.).

Формирует, заполняет и заваривает пакеты из термосвариваемых пленок, подаваемых с рулона в виде полотна. Комплектуется объемными и весовыми дозаторами различных типов в зависимости от вида упаковываемых продуктов.

Техническая характеристика
Производительность в минуту, пакеты до 60
Размеры пакета, мм:
   ширина
   длина

100-350
60-450
Масса дозы, кг 0,15-10
Погрешность дозировки, % ±1-2
Потребляемая мощность, кВт·ч 6-8
Давление воздуха, МПа 0,6
Потребление воздуха, л/мин
до 900
Габаритные размеры, мм 1370x1740x1950
Масса, кг 800

Изготовитель — компания «Бестром».


АВТОМАТ УПАКОВОЧНЫЙ «БЕСТРОМ-201»


Вертикального типа, предназначен для упаковки в полимерные пленки легкосыпучих продуктов (сухофрукты и т.п.).Формирует, заполняет и заваривает пакеты из термосвариваемых пленок, подаваемых с рулона в виде полотна.

Комплектуется дозаторами двух типов — в зависимости от вида упаковываемых продуктов: объемным стаканчиковым для дозирования легкосыпучих гранулированных продуктов (крупы, драже, орехов и др.) и линейным весовым для дозирования мелкоштучных продуктов (макаронов, конфет, печенья, чипсов и др.).

Техническая характеристика
Производительность в минуту, пакеты до 30
Размеры пакета, мм:
   ширина
   длина

60-200
80-310
Масса дозы, кг 0,05-1
Потребляемая мощность, кВт·ч 3
Габаритные размеры, мм 1540x1000x1516
Масса, кг 500

Изготовитель — компания «Бестром».


АВТОМАТ ВЕРТИКАЛЬНЫЙ УПАКОВОЧНЫЙ ТПА-М1 «СТЕЛЛА»


Предназначен для упаковки сыпучих и мелкоштучных продуктов (сухофрукты, чипсы, замороженные овощи и фрукты).

Совместим со стволами ∅ 70, 80 и 100 мм под пленку шириной 255, 285, 350 мм (стоячий пакет или «подушка» шириной 110, 125, 160 мм соответственно и длиной до 300 мм).

Состоит из заслонок лотков; бункера; весовых индикаторов; блоков управления — лотками и упаковщиком; электромагнитной вибрации лотка; весовых ковшей; пневмореле заслонок лотков; кнопки аварийного отключения; воротника; ствола; пневмоцилиндров — протяжки и редуктора протяжки; сварки; ножей — подбоя пакета и сварки; блока управления; бобины с пленкой; двигателя размотки пленки; реле — сварки и протяжки; редукторов — входного, сварки, протяжки; корпуса.

Техническая характеристика
Производительность в минуту, упаковки до 20
Размеры упаковки (максимальные), мм до 160x300
Тип используемой пленки ПП, ПП/ПП, ПП/ПЭ
Электропитание 220 В, 50 Гц
Потребляемая мощность, кВт·ч 1,2
Габаритные размеры, мм 1350x900x2400
Масса, кг 350

Изготовитель — Московский завод упаковочных машин «Термопак».


АВТОМАТ УПАКОВОЧНЫЙ «ИНПАК-3»


Предназначен для весового дозирования и автоматической упаковки сыпучих, гранулированных и мелкоштучных пищевых продуктов в пакеты, формируемые из рулона термосвариваемой пленки.
Особенности: высокая точность, цифровая индикация массы, переналадка на ширину пакета, отсутствие необходимости питания сжатым воздухом, низкий уровень шума, компактность, мобильность при переездах на новые площадки.

Техническая характеристика
Производительность в минуту, упаковки
18
Число весодозирующих ручьев 3
Масса дозы, г 5-1000
Дозирование весовое
Допустимое отклонение массы дозы, % 1
Размеры пакета, мм:
   ширина
   длина

50-200
50-330 (регулируемая)
Электропитание 220 В, 50 Гц
Установленная мощность, кВт 1
Габаритные размеры, мм 1200x700x2400
Масса, кг 120

Изготовитель — НПФ «Интеграл+».


АВТОМАТ УПАКОВОЧНЫЙ С ОДНОРУЧЬЕВЫМ ВЕСОВЫМ ДОЗАТОРОМ


Предназначен для дозированной упаковки в автоматическом режиме сыпучих, мелкоштучных продуктов и материалов в пакеты из термосвариваемых пленок с рекомендуемой толщиной 40 мкм включительно (ПП, ПП/ ПЭ).
Техническая характеристика
Производительность в минуту, упаковки около 15
Погрешность дозирования, % 1-2
Ширина пакета, мм 110, 125, 160
Потребляемая мощность, кВт·ч 0,9
Габаритные размеры, мм 850х1140х2550
Масса, кг 300

Изготовитель — ООО «Ингредиент».


ДОЗАТОР ВЕСОВОЙ ПОЛУАВТОМАТИЧЕСКИЙ ДВУХРУЧЬЕВОЙ ДВ2-2


Предназначен для дозирования сыпучих продуктов (сухофрукты, изюм, замороженные продукты и др.) в пакеты.
Техническая характеристика
Производительность (техническая) в минуту, дозы 10-20
Предел дозирования, г 100-200
Габаритные размеры, мм 930х960х1780

Изготовитель — фирма «Росат».


ДОЗАТОР ВЕСОВОЙ ПОЛУАВТОМАТИЧЕСКИЙ ОДНОРУЧЬЕВОЙ ДВ2-1

Предназначен для дозирования сыпучих продуктов (мука, драже, сухофрукты, изюм, конфеты, печенье, замороженные продукты и др.) в пакеты. Производительность (техническая) 5-10 доз в минуту. Предел дозирования 100-200 г.

Изготовитель — фирма «Росат».


ДОЗАТОРЫ ЭЛЕКТРОННЫЕ ТИПА «ДЕЛЬТА» И «ГАММА»

Предназначены для дозирования плохо сыпучих порошкообразных продуктов.

Модификация со шнековым питателем, пневмоприводом и автозажимом мешка без устройства уплотнения продуктов.

Производительность в минуту: «Дельта» — 2, «Гамма» — 0,5&5 доз, масса дозы соответственно 10-50 и 60-130 кг.

Изготовитель — ООО «НАИС».


ДОЗАТОР ВЕСОВОЙ В МЯГКУЮ ТАРУ


Предназначен для дозирования сушеных продуктов в готовую нежесткую тару (полиэтиленовые, бумажные мешки и т.п.).

Преимущества дозатора: универсальность, весоизмерительная система на основе тензодатчиков европейских фирм, возможность перенастройки на другую массу и регулировка по высоте тары, фиксация краев пакетов.

Комплектация: дозатор весовой с взвешивающим механизмом, педаль запуска, стеллаж-подставка.
Техническая характеристика
Производительность в минуту (в зависимости от дозы и продукта), дозы до 10
Масса дозы, кг до 20
Допустимое отклонение массы дозы, 1% до 1
Вместимость загрузочного бункера, м3 0,047
Установленная мощность, кВ 0,25
Размеры тары, м 400-1000
Габаритные размеры, мм 750х600х1300
Масса, кг 200

Изготовитель — ООО «Ингредиент».


ЛИНИЯ РОЗЛИВО-УКУПОРОЧНАЯ ДЛЯ СПОКОЙНЫХ ЖИДКОСТЕЙ


Предназначена для автоматического ополаскивания, розлива, укупоривания и этикетировки стеклянных и ПЭТ-бутылок, канистр. Разливаемый продукт: пищевые жидкости, негазированные напитки, соки, уксус и др.

В состав линии входят автоматический ополаскиватель бутылок; разливочный, укупорочный и этикетировочный автоматы; конвейер любой конфигурации.
Техническая характеристика
Производительность в час, бутылки:
   вместимостью 0,25-2 л
                      2,5-0 л

до 6000
до 1000
Число головок:
   разливочных
   укупорочных

4-16
1-4
Максимальное рабочее давление, МПа до 0,65

Линия розливо-укупорочная для спокойных жидкостей

Изготовитель — ЗАО «Инженерно-техническая фирма «Алькор».


ЛИНИЯ РОЗЛИВА СОКОВ В БУТЫЛКИ ТИПА «TWIST-OFF»

Состоит из розливочно-укупорочного комплекса, этикетировочной машины, каплеструйного принтера, группиратора-упаковщика.

Этикетировочные автоматы бобинного типа, входящие в состав линий, обеспечивают нанесение полипропиленовых этикеток с использованием горячеплавленного клея. Процессорные контроллеры позволяют с высокой скоростью управлять работой всех составляющих компонентов линии. Графический терминал (touch-screen) избавляет оператора от необходимости запоминать назначение кнопок и клавиш и позволяет отображать на цветном дисплее состояние работы линии. На дисплей выводятся справочная информация, состояние отдельных узлов линии, необходимые технологические параметры, которые можно корректировать легким прикосновением руки.

Техническая характеристика
Производительность в час, бутылки 500-10000
Вместимость бутылки, л 0,2-2
Напряжение, В 3х380
Занимаемая площадь, м2 80-300


1. Система водоподготовки и фильтрации воды


2. Купажное отделение

3. Система охлаждения воды


4. Компрессорная установка


5. Автомат для выдува ПЭТ-бутылок


6. Разливочные комплексы



7. Сатурационная установка


8. Группиратор упаковщик


9. Каплеструйный принтер

10. Этикетировочная машина


Изготовитель — ОАО «Компания «Акмалько».


КОМПЛЕКТ РОЗЛИВА ГОРЯЧЕГО СОКА КО-8

Предназначен для розлива горячего сока в бутылки на предприятиях по переработке плодоовощного сырья.

Техническая характеристика
Производительность в час, бутылки
1700
Вместимость, л 0,33-0,7
Материал бутылки
стекло
Установленная мощность, кВт 4,4
Габаритные размеры, мм 15700х1700х2200
Масса, кг 1500

Изготовитель — ЗАО «ПродмашОрел».

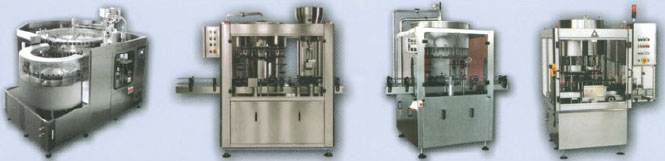

МАШИНЫ АВТОМАТИЧЕСКИЕ РАЗЛИВОЧНЫЕ МАРКИ МР

Предназначены для розлива жидкой продукции в стеклянные и ПЭТ-бутылки на предприятиях пищевой промышленности.

По количеству разливочных мест машины изготавливаются четырех типов: МР-12 — 12 позиций, МР-18 — 18, МР-24 — 24, МР-40 — 40 позиций. Конструктивные исполнения машины зависят от вида разливаемого продукта: МР-12Н, МР-24Н, МР-40 — для наполнения ПЭТ-бутылок газированными напитками; МР-12С, МР-18С — для наполнения стеклянных бутылок соком; МР-12В, МР-18В — для наполнения стеклянных бутылок винно-водочной продукцией.

Автоматические роторные (карусельные) разливочные машины МР в зависимости от модели могут работать в линиях розлива (фасовки) жидкой продукции в стеклянные и ПЭТ-бутылки.

Изобарический розлив газированных напитков, минеральных вод, пива осуществляется на машинах МР-12Н, МР-24Н и МР-40Н под давлением углекислоты до 0,4 МПа. Разливочные устройства машин реализуют принцип дозирования по уровню и снабжены дросселирующими устройствами, препятствующими вспениванию продукта.

Тара — стеклянные и ПЭТ-бутылки вместимостью 0,33-2 л, для машин МР-40Н — ПЭТ-бутылки вместимостью 0,5-1,5 л. Розлив «тихих» жидкостей (винно-водочные изделия, осветленные соки, уксус, 70%-ная уксусная кислота) осуществляется с дозированием «по уровню» на машинах МР-12С, МР-18С и «объему» на машинах МР-12В, МР-18В. Для тех и других машин могут использоваться стеклянные и ПЭТ-бутылки вместимостью 0,1-1 л.

Преимущества дозирования «по уровню»: меньшая трудоемкость переналадки на другой типоразмер бутылки (меньшая стоимость машины); преимущества дозирования «по объему»; высокая точность дозирования и более низкие требования к качеству горловин бутылок, так как не требуется герметизация внутреннего объема бутылки при розливе; розлив растительного масла, олифы, минеральных масел с дозированием «по объему» в стеклянные и ПЭТ-бутылки на машине МР-12М; блокировка розлива на всех моделях машин при отсутствии бутылки на позиции; привод с частотным преобразователем, что позволяет плавно изменять производительность машин в широких пределах.

Привод блокируется в случае переполнения транспортера. Все машины имеют плавную регулировку производительности частотным преобразователем. Машины МР-12М МР-40Н применяются для бутылок, имеющих «воротнички» на горловине.

Обслуживает один человек.

Техническая характеристика

МР-12* МР-24* МР-40* МР-12С** МР-18С** МР-12В** МР-18В** МР-12М***
Производительность в час, бутылки 1000 3000 6000 3000 6000 3000 6000 1500
Установленная мощность, кВт 0,75
Напряжение, В:
   двухфазной питающей сети
   цепи управления

220
24
Габаритные размеры, мм 1570х970х2200 1570х1440х2200 1870х1950х2200 1550х10052065 1550х1005х2065 1550х1240х2065 1570х1005х2500
Масса, кг 950 1200 1700 740 950 740 950 800
Способ загрузки-съема автоматический
Тип машины карусельный
Привод машины
электромеханический
Метод дозирования по уровню по объему
____________________
Производительность для бутылок вместимостью:
* 1,5 л.
** 0,5 л.
*** 1 л.

Изготовитель — ОАО «Орел-Легмаш».

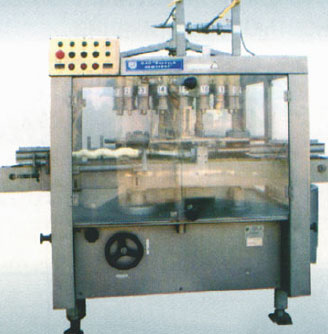

АВТОМАТ ДЛЯ РОЗЛИВА АР-09


Предназначен для розлива газированных (минеральная вода, напитки, пиво, слабоалкогольные напитки и т.п.) или негазированных жидкостей (минеральная вода, растительное масло, соки и т.д.) в ПЭТ или стеклянные бутылки.

Техническая характеристика
Производительность в час, бутылки 2000-6000
Число головок розлива 6-12
Напряжение, В 3х220/380
Установленная мощность, кВт 0,7
Расход воздуха, л/мин 30-50
Габаритные размеры, мм 1200х900х2100
Масса, кг до 250

Разработчик и изготовитель — ООО ПКФ «Оптиматик» СКБ Часового станкостроения.


АВТОМАТ ДЛЯ РОЗЛИВА АР-ОД


Предназначен для розлива жидких и пастообразных продуктов методом объемно-поршневого дозирования.

Состоит из блоков дозирования и розлива, которые конструктивно могут быть объединены.

Встраивается в технологическую линию на основе пластинчато-цепного конвейера, оснащен системой линейно-группового манипулирования наполняемыми бутылками. Наполняемые емкости могут быть стеклянными и пластиковыми.

Техническая характеристика
Производительность в час, бутылки 2000-5000
Число разливочных головок 4-12
Вместимость дозатора, л
0,2-1
Установленная мощность, кВт 1
Давление воздуха, МПа 0,4-0,6
Расход сжатого воздуха, л/мин до 60
Габаритные размеры, мм 1500х680х2500
Масса, кг до 300

Разработчик и изготовитель — ООО ПКФ «Оптиматик», СКБ Часового станкостроения.


АВТОМАТ РОЗЛИВА ИПКС-042


Предназначен для упаковки жидких продуктов в полиэтиленовые пакеты вместимостью 0,5 и 1 л.

Все соприкасающиеся с продуктами детали — из нержавеющей стали 12Х18Н10Т.

Пневмосистема выполнена на элементах пневматики фирмы «Pneumax» (Италия).

Для нанесения даты изготовления продукции используется механизм нанесения даты, к которому поставляются флексографическая краска AL Polial Roto lndiretta и растворитель Rotoflex 80/20. Пакеты формирует фиксированной длины. Для бактерицидной обработки внутренней поверхности пленки установлен озонатор. Упаковочный материал, используемый в автомате, — полурукав из одно- или многослойной полиэтиленовой пленки.

Выполнен в настольном варианте. Имеет счетчик для подсчета количества сформированных пакетов. Оснащен самовсасывающим дозатором ИПКС-042-01. Комплектуется мотор-редуктором фирмы «DITI» (Италия). Обслуживает оператор.

Техническая характеристика
Производительность в час, пакеты до 1200
Диапазон дозирования, мл 500-1000
Точность дозирования, % 2
Расход охлаждающей воды, л/мин 1
Размеры рулона с пленкой, мм:
   ширина
   диаметр
 внутренний диаметр
   втулки

170
300

66
Потребление сжатого воздуха, м3 9,6
Давление сжатого воздуха, кгс/см2 6
Установленная мощность, кВт 1,1
Габаритные размеры, мм 900х650х1100
Масса, кг
150

Изготовитель — НПП «Эльф 4М».


АВТОМАТЫ СВЕРХЧИСТОГО РОЗЛИВА УФАС-1200 ULTRA, УФАС-1200П ULTRA


Предназначены для розлива в картонные пакеты «Puke-Pak», «Tetra-Rex» вместимостью 0,25; 0,5; 1 л, в том числе с пробкой.

Автоматы фасуют продукты (соки) с увеличенным сроком хранения ESL (Extendcd Shelf-Life). Процесс фасовки и запечатывания на автоматах серий ULTRA, CLEAN происходит в чистой воздушной или защитной (газовой) среде класса 10 или 100. Обеззараживание пакета на автоматах серии ULTRA осуществляется высокоинтенсивным импульсным ультрафиолетовым излучением с эффективностью не менее 99,9%, что сравнимо с эффектом обеззараживания широко применяемой в данных целях перекиси водорода (Н2О2).

Техническая характеристика

УФАС-1200 CLEAN УФАС-1200П CLEAN УФАС-1200 ULTRA УФАС-1200П ULTRA
Производительность в час, пакеты 1800 1600 1400 1400
Способ дозирования объемный
Погрешность дозирования, % 2
Сжатый воздух:
   давление, кг/см2
   расход линии, л/мин

6-8
650

6-8
800

6-8
650

6-8
800
Электропитание 380 В; 50 Гц
Потребляемая мощность, кВт·ч 6,8 7,8 7,5 8,5
Расход воды, м3/ч 0,2
Габаритные размеры, мм 2900х1500х2200 3200x2500х3400 2900x2000х2200 3200x2500х3400
Масса, кг 700 1000 800 1100
Дополнительное оборудование устройство вырубки отверстия под пробку устройство вырубки отверстия под пробку

Изготовитель — ЗАО «Новгородский машиностроительный завод».


НАПОЛНИТЕЛЬНАЯ АВТОМАТИЧЕСКАЯ МАШИНА ПО УРОВНЮ


Предназначена для наполнения тихими жидкостями (негазированные напитки, вино, соки и др.) стеклянных или пластмассовых упаковок вместимостью 100-5000 см3. Обслуживает один человек.

Техническая характеристика
Производительность в час, бутылки  до 500 (вместимостью 5 л)
Число разливочных головок 4
Потребляемая мощность, кВт·ч 0,38
Потребность в сжатом воздухе, м3 0,5
Максимальное рабочее давление, МПа 1
Габаритные размеры, мм 1100х600х2200
Масса, кг
120

Изготовитель — ОАО «Компания «Акмалько».


АВТОМАТ РОЗЛИВА И УПАКОВКИ ЖИДКИХ ПРОДУКТОВ «ЗОНД-ПАК» мод. 3801

Вертикальный однолинейный периодического действия, предназначен для розлива жидких продуктов в полиэтиленовые пакеты с евроручкой. Обслуживает один человек.

Техническая характеристика
Производительность в минуту, пакеты до 15
Способ дозирования
объемный
Предел дозирования, л 3
Упаковочный материал пленка полиэтиленовая для молочной промышленности
0,11х590 (ТУ 6-19-353-87)
Привод пневматический
Давление воздуха на входе, кг/см2
6-10
Расход воздуха, м3/ч 80
Электропитание 220 В, 50 Гц, 0,8 кВт
Масса, кг 650

Изготовитель — НПП «Зонд».


ПОЛУАВТОМАТИЧЕСКАЯ УСТАНОВКА РОЗЛИВА ЖИДКИХ И ПАСТООБРАЗНЫХ ПРОДУКТОВ мод. УД-2


Предназначена для полуавтоматического объемного дозированного розлива гомогенных жидких и пастообразных продуктов пищевого, лекарственного, косметического и технического назначения.

Изготавливается с дозирующими цилиндрами вместимостью 50, 250 и 500 мл. Имеется возможность плавной регулировки объема дозы в пределах 20-100% от объема дозирующего цилиндра. Продукт в цилиндры поступает по гибким шлангам путем всасывания из расходной емкости. Для розлива малых доз продукта (10-15 мл) установка изготавливается со специальными раздаточными патрубками и дополнительной расходной емкостью из нержавеющей стали объемом 14 л, которая располагается над установкой.

Розлив продукта осуществляется одновременно по двум каналам. Дозы выдаются автоматически один раз в 6 с. Тара (стаканчики, бутылки, банки) устанавливается на позицию наполнения и убирается оператором вручную.

Предусмотрена поставка пластиковой тары и самоклеющейся этикетки. По желанию заказчика установка может быть изготовлена во взрывобезопасном исполнении.

Обслуживает один человек.

Техническая характеристика
Производительность в час, дозы* до 1200
Объем дозы (с дозирующими цилиндрами 50, 250 и 500), мл 10-50; 50-250; 100-500
Погрешность дозы от максимального объема дозирующего цилиндра, %  ±1
Длительность цикла дозирования, с 6
Электропитание 380 В, 270 Вт
Габаритные размеры, мм 600х350х600
Масса, кг 57
_______________________
*С дополнительным электронным блоком преобразователя частоты вращения двигателя ПЧ-1 питание установки осуществляется от сети 220 В, а также обеспечивается возможность плавной регулировки длительности цикла дозирования от 4 до 15 с. При этом общая производительность по двум каналам изменяется от 1800 до 480 доз в час.

Изготовитель — ЗАО «Промбиофит».

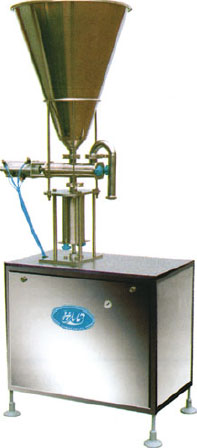

ПОЛУАВТОМАТ ДЛЯ РОЗЛИВА НЕГАЗИРОВАННЫХ ЖИДКОСТЕЙ ПР-01


Предназначен для розлива маловязких спокойных жидкостей пищевого, косметического или технического назначения в тару любой конфигурации и любой механической прочности. Заполнение тары производится по объму путем наполнения и опорожнения мерных емкостей. Благодаря многократному повторению рабочего цикла на ПР-01 можно заполнять тару любого объема. Установка и съем заполняемой тары производятся вручную.

Техническая характеристика
Производительность в час, бутылки до 1000
Число мерных емкостей
4
Вместимость мерной емкости, л 1,2
Продолжительность цикла, с 4-6
Точность дозирования, % ±1
Напряжение, В 3х220/380
Потребляемая мощность, кВт·ч 0,2
Давление сжатого воздуха, МПа 0,4-0,6
Расход воздуха за один цикл, л до 1
Габаритные размеры, мм 800х650х2100
Масса (без насоса), кг 90

Разработчик и изготовитель — ООО ПКФ «Оптиматик», СКБ Часового станкостроения.


ПОЛУАВТОМАТ ДЛЯ РОЗЛИВА ПР-02


Предназначен для розлива негазированных жидкостей, мало- и средневязких продуктов в тару из ПЭТ, ПЭ, стекла вместимостью 0,2-20 л.

Принцип розлива «по уровню» позволяет использовать тару различной вместимости без переналадки машины. Установка и снятие бутылок производятся вручную.
Техническая характеристика
Производительность, шт/ч:
   стеклянные бутылки по 0,5 л
   ПЭТ-бутылки по 1,5 л
   канистры по 5 л

750/1500
650/1300
350/700
Установленная мощность, кВт 1,2
Давление воздуха, МПа 0,4-0,6
Расход воздуха, л/мин 10
Габаритные размеры, мм 950x450x2100
Масса, кг 100

Разработчик и изготовитель — ООО ПКФ «Оптиматик», СКБ Часового станкостроения.

АВТОМАТ УФАС-1200МП


Предназначен для упаковки жидких и продуктов (соки, кетчуп) в картонные пакеты «Pure-Pak», «Tetra-Rex» вместимостью 0,25; 0,5; 1 л.
Техническая характеристика
Производительность в час, пакеты 1600
Способ дозирования объемный
Погрешность дозирования, % 2
Сжатый воздух:
   давление, кг/см2
   расход, л/мин

6-8
800
Электропитание 380 В, 50 Гц
Потребляемая мощность, кВт.ч 7,5
Расход воды, м3/ч 0,2
Габаритные размеры, мм 3200x2500х3400
Масса, кг 950
Дополнительное оборудование (опции) устройство вырубки отверстия под пробку

Изготовитель — ЗАО «Новгородский машиностроительный завод».


ПОЛУАВТОМАТЫ ДЛЯ ФАСОВКИ СОКОВ И ДРУГИХ ЖИДКОСТЕЙ ПП-1


Предназначены для фасовки сока в упаковку типа «Pure-Pak» или «Tetra-Rex».

Обслуживает один человек.
Техническая характеристика
Объем дозирования, л 0,25; 0,5; 1
Производительность в час, дозы до 500
Габаритные размеры, мм 1500х1300х1900

Изготовитель — завод пищевого оборудования «Растон».


УСТАНОВКА РОЗЛИВА ЖИДКИХ ПРОДУКТОВ мод. КРУИФ


Предназначена для розлива жидких продуктов пищевого, медицинского и технического назначения. Может использоваться в автономном режиме и в составе технологической линии упаковки в коробки типа «Pure-Pak», «Tetra-Rex» (мод. КРУ-2).

По согласованию с заказчиком установка может быть укомплектована дополнительными цилиндрами других типоразмеров и подставками под тару.

Техническая характеристика
Способ дозирования продуктов  объемный, дискретный
Производительность, л/ч 450
Объем дозы (определяется типоразмером цилиндра), л
0,25; 0,5; 1
Погрешность дозы, % ±1
Время, с:
   наполнения тары вместимостью 1 л
   заполнения продуктом цилиндра 1 л

4,5
3,5
Диапазон регулировки паузы между дозами, с 2,5-10
Электропитание 220 В, 50 Гц, 0,3 кВт
Габаритные размеры, мм:
   установки
   блока управления

240х200х750
200х200х95
Масса, кг:
   установки (с электронасосом)
   блока управления

16
2,3

Изготовитель — ЗАО «Промбиофит».


АППАРАТ РОЗЛИВА ЖИДКИХ ПРОДУКТОВ АР-1М


Предназначен для объемного дозированного розлива жидких, пищевых, лекарственных, косметических и технических продуктов с ручным или автоматическим переключением крана распределителя.

При эксплуатации аппарат подключают к насосу, подающему продукт. Тара устанавливается на позицию налива и убирается вручную. Переключение крана-распределителя осуществляется вручную (ручка прилагается) или автоматически с помощью электромеханического привода. Аппарат укомплектован насосом, соединительной арматурой и фильтрующими элементами.

Обслуживает один человек.

Техническая характеристика
Производительность, л/ч до 700
Доза:
   объем, мл
   погрешность, %

200-1500
±1
Избыточное давление продукта, подаваемого в аппарат, кПа (кг/см2) 150 (1,5)
Электропитание 220 Вт, 50 Гц
Мощность
   насоса, кВт
   привода, Вт

1,1
50
Габаритные размеры, мм 750х300х450
Масса, кг
12

Изготовитель — ЗАО «Промбиофит».


МАШИНА РОЗЛИВА НАПИТКОВ МРН-12


Предназначена для наполнения ПЭТ-бутылок вместимостью 0,33; 0,5; 1; 1,5 л сиропом и газированной водой (с двуокисью углерода) или пивом.

В состав машины не входит сатураторная установка. При заказе машины необходимо указывать объем и типоразмер бутылки.
Техническая характеристика
Производительность в час, бутылки 500
Установленная мощность, кВт 1,1
Максимальное давление в резервуаре, МПа 0,4
Число фасовочных устройств
12
Напряжение, В:
   трехфазной питающей сети
   управления

380/220 (50 Гц)
24
Габаритные размеры, мм 1000х1050х1920
Масса, кг 350

Изготовитель — ОАО «Орел-Легмаш».

МОНОБЛОК ДЛЯ РОЗЛИВА «ТИХИХ» ВИН ЭЛ14.ВР.Д6


Предназначен для фасовки «тихих» вин по объему в бутылки вместимостью 500 и 750 мл с последующей укупоркой полиэтиленовыми пробками.
Техническая характеристика
Производительность в час, бутылки 7000
Тип бутылок  IV-K-750 (ГОСТ 10117-91)
Число патронов:
   разливочных
   укупорочных

32
12
Режим работы непрерывный в течение 8 ч
Потребляемая мощность, кВт·ч 3
Габаритные размеры, мм 2600х2100х2500
Масса, кг
3500

Изготовитель — ОАО «Торговый дом» «Воткинский завод».


МОНОБЛОК ДЛЯ РОЗЛИВА «ТИХИХ» ВИН ВМ.ПК.00.000


Предназначен для розлива «тихих» вин и напитков по объему в бутылки номинальной вместимости 700 см3 и укупоривания их полиэтиленовыми пробками типа IV (ТУ 10-10-01-89) в составе технологических линий розлива вина.
Техническая характеристика
Производительность (регулируемая) в час, бутылки 0-6600
Число:
   фасовочных устройств
   укупорочных патронов

24
8
Мощность электродвигателей, кВт 1,9
Габаритные размеры, мм 2450x1800х1450
Масса, кг
2450

Изготовитель — ОАО «Торговый дом» «Воткинский завод».


АВТОМАТ ФАСОВОЧНО-УПАКОВОЧНЫЙ РТ-УМ-21-Ж С УНИВЕРСАЛЬНЫМ ЖИДКОСТНЫМ ДОЗАТОРОМ


Предназначен для автоматического дозирования и упаковки жидких и пастообразных пищевых продуктов (молоко, соки, сметана, кефир, майонез, кетчуп и т.п.), а также непищевых продуктов подобной структуры в трехшовные пакеты, формируемые из рулонных термосвариваемых материалов. Состоит из жидкостного универсального дозатора; устройства бактерицидной обработки пленки; системы циркуляционной мойки; инвертора для управления скоростью подачи продукта; склиза отвода готовых пакетов. Дополнительное оборудование: сменные устройства для формирования пакетов; датчик фотометки; термоконтактный универсальный датор; термопринтер (ленточный или роликовый) для нанесения информации на пакет; дополнительный комплект постоянных нагревательных элементов; устройство обдува горизонтального шва (для постоянных нагревательных элементов); накопительные баки для продукта — с датчиком уровня и с мешалкой; варианты дозаторов для продуктов различного типа и объема.
Техническая характеристика
Производительность (в зависимости от дозы и вида продукта) в минуту, упаковки
50
Доза:
   объем, л
   допускаемое отклонение, %

0,02-2
±1
Размеры пакета, мм:
   длина (за один цикл)
   ширина

50-260 (270)*
60-190 (205)*
Напряжение питания, В 220
Установленная мощность, кВт 1,4
Расход воздуха, л/мин 400
Давление воздуха (в пневмосистеме), МПа 0,6
Габаритные размеры, мм 1200х720х1430
Масса, кг 215
________
* В случае постоянной сварки.

Изготовитель — фирма «Русская Трапеза».


УСТАНОВКА ДЛЯ РОЗЛИВА ПОЛУАВТОМАТИЧЕСКАЯ «ДОЗА-2400П»


Предназначена для розлива жидких и пастообразных пищевых продуктов (соки, томатный соус, напитки и т.п.) в банки, бутылки, стаканчики. Привод пневматический. Может поставляться с дозирующими цилиндрами вместимостью 0,25; 0,5; 1 л.

Предусмотрена плавная регулировка объема розлива в пределах 20-100% от вместимости дозирующего аппарата. Обслуживает оператор.

Техническая характеристика
Производительность в час, дозы до 2400
Способ дозирования объемный
Погрешность дозирования (от максимального объема дозирующего цилиндра), % 1
Длительность цикла, с 3-9
Объем розлива, л 0,05-0,5; 0,2-1
Сжатый воздух:
   давление, кг/см2
   расход, л/мин

6-8
72-84
Габаритные размеры, мм 450х400х750,
500х400х840

Изготовитель — ЗАО «Новгородский машиностроительный завод».


ФАСОВЩИК-ПОЛУАВТОМАТ «ПОЛУР-600»


Предназначен для фасовки жидких пищевых продуктов с запечатыванием стаканчиков алюминиевой фольгой или валкилидом.

Обслуживает оператор.
Техническая характеристика
Производительность в час, стаканчики
800
Вместимость стаканчика, л 0,05-0,5
Способ дозирования
объемный
Погрешность дозирования (от максимального объема дозирующего цилиндра), % 2
Сжатый воздух:
   давление, кг/см2
   расход, л/мин

6-8
84
Электропитание 220 В, 50 Гц
Потребляемая мощность, кВт·ч 0,4
Температура нагревания, °С 180-250
Габаритные размеры, мм 900х900х1600
Масса (нетто), кг 110

Изготовитель — ЗАО «Новгородский машиностроительный завод».


ПОЛУАВТОМАТ УФП-1М


Предназначен для фасовки и упаковки жидких и пастообразных пищевых продуктов (соусы, напитки, соки) в картонные ламинированные, в том числе фольгированные, пакеты «Pum-Pak», «Tetra-Rex» вместимостью 0,25; 0,5 и 1 л.

Состоит из механизма для формовки и заклейки донышка пакетов с бактерицидным туннелем и пультом управления, а также для дозирования, розлива продукта, заклейки, маркировки пакетов и пульта управления.
Техническая характеристика
Производительность в час, пакеты 700
Способ дозирования объемный
Погрешность дозирования, % не более 2
Электропитание 220 В, 50 Гц
Потребляемая мощность, кВт·ч
2,6
Сжатый воздух:
   давление, кг/см2
   расход, л/мин

6-8
125
Расход воды, м3 0,1
Габаритные размеры, мм 1810x1000x1600
Масса, кг 310

Изготовитель — ЗАО «Новгородский машиностроительный завод».


ПОЛУАВТОМАТ РОЗЛИВА СПОКОЙНЫХ ЖИДКОСТЕЙ С УКУПОРОЧНЫМ БЛОКОМ


Предназначен для розлива и укупорки спокойных жидкостей.
Техническая характеристика
Производительность в час, бутылки:
   вместимостью 1,5 л
                          5 л

500
360
Число разливочных головок 2
Рабочее давление, МПа
0,4-0,6
Расход воздуха, м3
5,0
Напряжение питания, В 220
Установленная мощность, кВт
1,2
Габаритные размеры, мм
800х1000х1850
Масса, кг
80

Поставщик — ЗАО «Инженерно-техническая фирма «Алькор».


АППАРАТ ОБЪЕМНОГО ДОЗИРОВАНИЯ ДЛЯ РОЗЛИВА ЖИДКОСТЕЙ СРЕДНЕЙ И ВЫСОКОЙ ВЯЗКОСТИ


Предназначен для дозирования и розлива жидкостей средней и высокой вязкости.


Техническая характеристика
Производительность в час, дозы 1000
Рабочее давление воздуха, МПа 0,4-0,6
Расход воздуха, м3 2
Напряжение питания, В
220
Установленная мощность, кВт 0,05
Габаритные размеры, мм 400х300х700
Масса, кг
220

Изготовитель — ЗАО «Инженерно-техническая фирма «Алькор».


ДОЗАТОРЫ ДП-5-1, ДП-1,5-2, ДП-10, ДП-0,5-2


Предназначены для автоматического дозирования жидкостей в тару (емкости) объемом 0,1-5 л и 10 л.

Оснащены автоматическим пневмооборудованием ведущих фирм-производителей. Обслуживает один человек.

Техническая характеристика

ДП-5-1 ДП-1,5-2 ДП-0,5-2 ДП-10
Номинальная производительность, л/ч 1000 800 1000
Рабочее давление сжатого воздуха, МПа 0,4
Расход воздуха, м3/мин
0,6
Точность дозирования ±, % 0,5
Габаритные размеры, мм 700х
x525х
x1660
700х
x625х
x1660
700х
x625х
x2410
Масса (комплекта), кг
95 115 115 115

Изготовитель — ОАО «Кропоткинский завод МиССП».


ДОЗАТОР ДЛЯ ЖИДКИХ И ПАСТООБРАЗНЫХ ПРОДУКТОВ УД-6У

Предназначен для розлива жидких и пастообразных продуктов в любую тару.

Производительность до 600 доз в час, доза 0,25-1 л.

Изготовитель — завод пищевого оборудования «Растон».


ДОЗАТОР МНОГОРУЧЬЕВОЙ ИПКС-071-4Т


Предназначен для дозирования пищевых и других неагрессивных жидких и вязких продуктов в любую тару. Детали, соприкасающиеся с продуктами, изготовлены из нержавеющей стали 12Х18Н10Т и пищевой резины. Пневмосистема выполнена на элементах пневматики фирмы «Pneumax» (Италия). Имеет плавное электронное регулирование дозы. Подача продукта на изливы осуществляется винтовым насосом П8-ОНВ-3 из емкости заказчика. Оснащен транспортером для перемещения наполненной тары.

Возможны регулирование высоты установки изливов под различную тару, а также изменение числа изливов и расстояния между ними.
Техническая характеристика
Число изливов 4
Производительность одного излива при дозе 10 л в час, дозы
120
Диапазон дозирования, л 1-10
Точность дозирования, % 2
Сжатый воздух:
   потребление, м3
   давление, кгс/см2

3
6-10
Установленная мощность, кВт 2,5
Габаритные размеры, мм 2200х1100х1350
Масса, кг
200

Изготовитель — НПП «Эльф 4М».


ДОЗАТОР ЖИДКОСТНЫЙ М6-ОРЗЕ.04.00.000


Предназначен для дозирования негазированных жидкостей (молочные продукты, соки и т.д.).
Техническая характеристика
Производительность в минуту, дозы до 25
Предел дозирования, л 0,25; 0,5; 1
Погрешность дозы, % 2, 3, 4

Изготовитель — ГП «Ижевский механический завод».


АГРЕГАТ ДОЗИРОВОЧНО-УКУПОРОЧНЫЙ Б4-КАД-3А


Предназначен для наполнения жидким пищевым продуктом стеклянных консервных банок с последующим герметичным укупориванием методом закатывания, а также маркировки и счета банок.
Техническая характеристика
Производительность в минуту, шт. 80-160
Укупориваемая тара, л 0,25-1
Габаритные размеры, мм 3150x1800x2160
Масса, кг 3900

Изготовитель — ОАО «КрымПродМаш».


АВТОМАТ УКУПОРКИ СТЕКЛЯННЫХ БУТЫЛОК КОРКОВЫМИ ПРОБКАМИ АО-23


Предназначен для запрессовки цилиндрических корковых пробок в горловины стеклянных бутылок, поступающих по конвейеру.

Техническая характеристика
Производительность, шт/ч 3500
Размеры, мм:
   бутылки:
        высота
        диаметр
   пробки:
        высота
        диаметр


250-360
60-105

25-40
15-30
Число пуансов 1
Вместимость бункеров для пробок, л 15
Потребляемая мощность, Вт.ч 250
Габаритные размеры, мм 820х750х1800
Масса, кг
120

Разработчик и изготовитель — ООО ПКФ «Оптиматик», СКБ Часового станкостроения.


АВТОМАТ УКУПОРКИ СТЕКЛЯННЫХ БУТЫЛОК МЕТАЛЛИЧЕСКИМИ КРЫШКАМИ ТИПА «ВИНТ»


Предназначен для надевания гладких заготовок металлических крышек, формирования на них резьбы и замыкающего пояса на горловинах стеклянных бутылок, поступающих по пластинчато-цепному конвейеру.

Техническая характеристика
Производительность, шт/ч 3500
Размеры, мм:
   бутылки:
           высота
           диаметр
   крышки:
           высота
           диаметр


150-300
40-90

15-40
15-30
Число вальцовочных головок 1
Вместимость вибробункера для крышек, л 25
Потребляемая мощность, Вт·ч 250
Габаритные размеры, мм 820х750х1800
Масса, кг 120

Разработчик и изготовитель — ООО ПКФ «Оптиматик», СКБ Часового станкостроения.


МАШИНА ПОЛУАВТОМАТИЧЕСКАЯ УКУПОРОЧНАЯ

Предназначена для автоматической укупорки бутылок.
Техническая характеристика
Производительность в час, бутылки 1200
Стандартный диаметр пробки, мм 31
Высота бутылки, мм
150-450
Давление воздуха, МПа 0,4-0,6
Расход воздуха при производительности 600 бутылок в час, м3 3
Габаритные размеры, мм 300х300х1800
Масса, кг 35

Изготовитель — ЗАО «Инженерно-техническая фирма «Алькор».


МАШИНЫ УКУПОРОЧНЫЕ ЛПМ4

Предназначены для укупорки стеклянных цилиндрических бутылок в линиях упаковки жидких продуктов.

Могут изготовляться в нескольких исполнениях (см. таблицу).

Технические характеристики
ЛПМ-4 Исполнение
1302В 602В 302А 602А 302П 602П 302К 602К
Средство укупорки колпачок алюминиевый с перфорацией, тип 1 по ТУ 10-10-01-08-89 колпачок алюминиевый типа «алка» по ТУ 63.102.118-90 К или КП пробка полиэтиленовая,  тип IV-А по ТУ 10-10-01-11-89 кроненпробка ГОСТ 10.167-88
Тип венчика горловины бутылки (ГОСТ 10117-91) В
К или КП К
КП
Метод укупорки обкатывание ударно-штоковый обжим
Комплект переналадки на другой вид укупорки
под колпачок типа
«алка»
под колпачок типа «винт»






Техническая характеристика

ЛПМ-302 ЛПМ4-602
Номинальная производительность в час, бутылки 3000 6000
Число рабочих органов 4
6
Потребление сжатого воздуха давлением
0,5-3 МПа (только для ЛПМ-4-602 (302)
П и ЛПМ-602 (302) К), м3
2
Установленная мощность, кВт 1
Габаритные размеры, мм 1220х850х2400
Масса, кг 1300

Изготовитель — ОАО «Ленпродмаш».


ФАСОВОЧНО-УКУПОРОЧНЫЕ МАШИНЫ «ОКА-2.06», «ОКА-2.06/1»


Предназначены для фасовки тихих жидкостей.

Техническая характеристика

«Ока-2.06» стекло «Ока-2.06/1» ПЭТ
Производительность в час, бутылки 1700 1700/850
Число фасовочных/укупорочных патронов 12/1
Вместимость бутылки, л 0,5 0,5/1
Установленная мощность, кВт 1,1
Напряжение питания при частоте тока 50 Гц, В 380
Габаритные размеры, мм 1200х1000х2170
Масса, кг 800

Изготовитель — ЗАО «ПродмашОрел».


МАШИНЫ УКУПОРОЧНЫЕ УВС


Карусельные, предназначены для укупорки бутылок на предприятиях винно-водочной, безалкогольной и других отраслей пищевой промышленности.

По числу укупорочных устройств изготавливаются двух типов:

УВС-1 — с одним укупорочным устройством, УВС-6 — с шестью.

В зависимости от вида укупориваемой бутылки имеют следующие конструктивные исполнения:

УВС-1П, УВС-6П — для ПЭТ-бутылок;

УВС-1К — для стеклянных бутылок с корковой цилиндрической пробкой;

УВС-6С — для стеклянных бутылок под пробки «винт» и «алка»;

УВС-6СК — для стеклянных бутылок с кроненпробками;

УВС-6СП — для стеклянных бутылок с полиэтиленовыми пробками.

Привод электромеханический.

Техническая характеристика

УВС-1П УВС-6П УВС-6С УВС-1К УВС-6СК УВС-6СП
Производительность в час, бутылки
1000 1500-6000 3000-6000 1000 1500-3000 1500-6000
Число укупорочных устройств 1
6
6
1
6
6
Укупориваемые бутылки ПЭТ-0,5 л; 1 л; 1,5 л стеклян-ные
0,25-1 л
ГОСТ 10117
0,5 л; 0,7 л
ГОСТ 26588 0,33-0,5 л 0,2-0,7 л
Способ укупорки завинчивание закатка прессование обжатие прессование
Средство укупорки
пробка полиэтиленовая
типа III № 2 ТУ 1010-01-11
колпачки алюминиевые
№ 1 ТУ 63-102-118, № 1, 28
пробка корковая
цилиндрическая
ГОСТ 5541
кронен-пробка с
прокладкой
из ПВХ ОСТ
18-85-02
пробка IV-А
ОСТ 18-139
Установленная мощность, кВт:
   привод
   ориентирующее устройство
   завертывающее устройство

1,1
0,25
0,25

1,1
0,25


1,1
0,25


1,1
0,25


1,1
0,25


1,1
0,25

Напряжение, В:
   питающей цепи
   цепи управления

380/220
24
Габаритные размеры, мм 1025x850x2310 1745x950x2650 1025x850х2600 1745x950x2500
Масса, кг 550
850 600 950 850

Изготовитель — ОАО «Орел-Легмаш».


МАШИНА УКУПОРОЧНАЯ


Предназначена для укупорки пластиковых из ПЭТ и стеклянных бутылок в линиях розлива.

Оснащена предохранительными устройствами, исключающими падение бутылок на входе в автомат. Автомат имеет бесступенчатую регулировку скорости, что позволяет подбирать необходимую производительность.

Полуавтомат оснащен устройствами, обеспечивающими регулировку высоты опускания патрона и усилия, с которым закручивается пробка.

Обслуживает один человек.

Техническая характеристика
Производительность в час, бутылки 6000
Потребляемая мощность, кВт·ч 1
Число патронов 8
Габаритные размеры, мм 800х800х2300
Масса, кг 370

Изготовитель — ОАО «Компания «Акмалько».


МАШИНА АВТОМАТИЧЕСКАЯ ЗАКРУЧИВАЮЩАЯ


Предназначена для закручивания бутылок пластмассовой крышкой.

Техническая характеристика
Производительность в час, упаковки 500
Число закручивающих патронов 1
Максимальное рабочее давление, МПа 1
Расход сжатого воздуха, м3 1,5
Габаритные размеры, мм 640х500х2100
Масса, кг 100

Изготовитель — ОАО «Компания «Акмалько».


ЭТИКЕТИРОВОЧНЫЙ КОМПЛЕКС ТИПА КЭ


Предназначен для нанесения самоклеящихся этикеток.

Преимущество выпускаемого оборудования — в применении модульного принципа построения следующих этикетировочных комплексов: для бокового этикетирования цилиндрических поверхностей, для бокового поверхностного этикетирования с верхним конвейером, для двухпозиционного бокового поверхностного этикетирования с верхним конвейером.

На базе данных машин возможно формирование множества других вариантов этикетировочных комплексов в зависимости от особенностей этикетирования у заказчика, сопряжения с технологическим оборудованием, а также для оснащения упаковочного и фасовочного производств.

Машины разработаны и изготовлены в соответствии с техническими требованиями на оборудование, работающее в пищевых отраслях, и имеют гигиенические сертификаты и сертификаты соответствия, что значительно расширяет диапазон их применения и возможность реализации.

Техническая характеристика

АЭМ-100М АЭМ-150
Плоскость позицирования горизонтальная, вертикальная, под углом
Исполнение право- и левостороннее
Размеры этикетки, мм:
   ширина
   длина

10-100
до 200

10-150
до 200
Скорость отделения этикеток, м/мин 2-30 5-20
Диаметр рулона, мм до 300
Установленная мощность, кВт 0,25
Масса, кг 23 25

Автоматические этикетировочные машины АЭМ-100М, АЭМ-150

Конвейерные системы в составе:
несущего конвейера
бокового конвейера
верхнего конвейера
распределителей (выравнивателей) шаговых РШ-140 (РШВ-260)
вращающихся накопительно-распределительных столов
Длина, мм
1500
400
-
-
Ширина ленты конвейера, мм
100, 150
45, 90
-
-
Диаметр диска, мм
-
-
140 (260)
600, 700
Частота вращения ленты, мин-1
2-30
2-30
-
-
Установленная мощность, кВт
0,38
0,09-0,18
0,09-0,18

Изготовлено — ГУП ФНПЦ «Прибор».


ЭТИКЕТИРОВОЧНЫЙ АВТОМАТ ЭР-7


Предназначен для автоматического наклеивания бумажных этикеток на стеклянные, пластиковые и металлические емкости цилиндрической формы. Может работать в составе линии и автономно, так как имеет собственный привод конвейера. Выпускается в версиях «левый» и «правый» в зависимости от места использования и этикетки потребителя. Не требует специального фундамента для монтажа. Бутылки подаются транспортером, при этом сплошной их поток делится с помощью шнека (червяка с переменным шагом). Этикетки закладываются пакетом в подвижный магазин, откуда поштучно по команде оптического датчика (который реагирует на наличие бутылки в зоне шнека) передаются на клеевой барабан, а затем на этикетируемую бутылку. После этого бутылка с этикеткой проходит через обкаточный механизм. Подача клея осуществляется пневмонасосом на прорезиненный вал, где предварительно регулируется толщина клеевого слоя. С прорезиненного вала клей тонким слоем передается на клеевой барабан. На автомате предусмотрена автоматическая блокировка потока бутылок от затора на выходе станка, установлены устройства плавного регулирования скорости.
Техническая характеристика
Производительность в час, бутылки
до 6000
Диаметр бутылки, мм
60-95
Число этикеток
1
Размеры этикетки, мм: длина минимальная (максимальная) ширина

200-320
60 (140)
Высота наклеиваемой этикетки (от дна бутылки), мм:
до нижнего края этикетки
до верхнего

10
220
Рекомендованная ширина этикетки, мм
60, 80, 100, 120, 140, кратная 20
Рабочее давление воздуха, МПа
0,6
Электропитание
380 В, 50 Гц
Потребляемая мощность, кВт·ч
0,9
Габаритные размеры, мм
2500x930x1100
Масса, кг
300

Изготовитель — ООО «Продвижение».


АВТОМАТ ДЛЯ ЭТИКЕТИРОВАНИЯ АЭ-01


Предназначен для наклеивания этикеток с помощью жидкого клея на емкости цилиндрической формы из различных материалов (стекло, металл, пластмасса) — по одной этикетке на емкость. Может работать автономно или в составе линии розлива.

Техническая характеристика
Производительность, шт/ч
до 5000
Диаметр емкости, мм
50-90
Размеры этикеток, мм:
длина
высота

70-270
40-175
Установленная мощность, кВт
1,1
Габаритные размеры, мм
2000x900x1500
Масса, кг
200

Разработчик и изготовитель — ООО ПКФ «Оптиматик».


АВТОМАТ ЭТИКЕТИРОВОЧНЫЙ ДЛЯ НАКЛЕИВАНИЯ ПЛЕНОЧНЫХ ЭТИКЕТОК ЭР-8

Предназначен для нанесения кольцевой полипропиленовой этикетки на ПЭТ-бутылку цилиндрической формы.

Работает в автоматическом режиме в составе линии. Собственный привод конвейера позволяет работать и автономно.

При установке машины не требуется специальной подготовки фундамента, достаточно ровной площадки с твердым покрытием. Рабочий диапазон температур 10-35°С при относительной влажности 80%.

Для этикеток используется полипропиленовая прозрачная или металлизированная пленка.

Работа всех узлов машины синхронизирована с приходом «метки».

Температура разогрева клея контролируется и поддерживается с помощью терморегулятора, на вход которого поступают сигналы от термопары. При работе узел нанесения клея, вращаясь, переносит горячий клей с цилиндра клеевой ванны на этикетку. Направляющие опоры на конвейере регулируются в зависимости от высоты бутылок. Температура нагрева узла нанесения клея (110-120°С), ножа (260-320°С — в зависимости от толщины этикеточной пленки) и отрывного ролика устанавливается с помощью контроллера.

Клей наносится на этикетку в виде вертикальной полосы шириной 20 мм. Вращающийся узел ножа, рассекая пленку посредине клеевой полосы, отделяет этикетку.

Своевременность включения всех узлов устройства обеспечивает храповой механизм, размещенный внизу станины.

Поступлением бутылок с конвейера к барабану управляет механизм разделения. Обкаточная дуга прижимает бутылки к барабану во время наклеивания этикетки. Емкостной датчик служит для фиксации бутылок. Зона конвейера от датчика до механизма разделения бутылок заполняется бутылками. После ее заполнения включается привод барабана. Обслуживает один человек.

Техническая характеристика

Производительность в час, этикетки
до 3000
Отклонение от параллельности наклеивания этикетки, мм
±2
Размеры этикетки, мм:
длина
ширина

180-360
50-110
Диаметр, мм:
рулона пленки
бутылки

450
55-120
Мощность:
установленная, кВт
потребляемая, кВт·ч

3,4
2,1
Электропитание, В(Гц)
220/380 (50)
Пневмосеть:
давление, МПа
расход, л/мин

0,6-0,8
(50)
Габаритные размеры, мм
3000х x1400х x1500
Масса, кг
260

Изготовитель — ООО «Продвижение».


АППЛИКАТОР АВТОМАТИЧЕСКИЙ


Предназначен для нанесения этикеток при движении по транспортеру на любом оборудовании.

Распределитель самоклеящихся этикеток с компьютерным управлением обеспечивает: подачу этикеток посредством шагового двигателя и возвратом пустой пленки, ручную установку скорости, возможность коррекции положения этикетки на бутылке посредством индикатора на головке. Имеются фотоэлемент для самоустанавливающейся остановки этикеток различных цветов и настраиваемый отделитель этикеток.

Аппликатор полностью контролируется микропроцессором.
Техническая характеристика
Максимальная скорость выхода бумаги, м/мин
32
Размеры этикетки, мм:
минимальная длина/высота
максимальная

10x10
190x200
Электропитание
220 В монофаза, 50 Гц
Степень защиты
IP44
Уровень шума, дб
72
Максимальная высота этикетки, мм
200
Максимальный наружный диаметр бобины, мм
300

Изготовитель — ЗАО «Инженерно-техническая фирма «Алькор».


МАШИНА ПОЛУАВТОМАТИЧЕСКАЯ ЭТИКЕТИРОВОЧНАЯ ЭМ-1Ц



Предназначена для полуавтоматического наклеивания одной этикетки на боковую поверхность цилиндрической жесткой тары.

Состоит из корпуса с электроприводом и рабочего стола, на котором расположены меха низм перемещения тары с ведущим диском, узлы нанесения клея и приглаживания этикеток, магазин этикеток.

Во время работы оператор вручную подставляет тару в приемник механизма перемещения и принимает тару с наклеенной этикеткой. В качестве тары могут применяться сухие (снаружи) стек лянные бутылки и банки, металлические банки, ПЭТ-бутылки с газированными напитками. Размеры тары и этикетки, а также расположение этикетки по высоте тары оговариваются при оформлении зака за. По желанию заказчика машина может быть изготовлена в настольном или напольном исполнении.

Техническая характеристика
Производительность (максимальная), шт/ч.
1500
Максимальный размер этикетки, мм
125х130
Вместимость магазина этикеток, шт.
1500
Диаметр цилиндрической поверхности тары (определяется при оформлении заказа), мм
30-120
Электропитание
220 В, 50 Гц, 100 Вт
Габаритные размеры, мм
400х500х500
Масса кг
35

Изготовитель — ЗАО «Промбиофит».


МАШИНА ПОЛУАВТОМАТИЧЕСКАЯ ЭТИКЕТИРОВОЧНАЯ ЭМ-3Ц


Предназначена для полуавтоматического нанесения одной клеевой этикетки на цилиндрическую поверхность стеклянной, металлической или пластмассовой тары.

Выполнена в виде настольного блока, в ко тором смонтированы магазин и расслаиватель этикеток, устройство нанесения клея на этикетку, меха низмы перемещения этикетки и вращения тары, система запуска процесса наклеивания с оптическими датчиками.

В процессе работы оператор вручную укладывает тару в горизонтальном положении в механизм вращения тары. При этом автоматически срабатывают датчики системы запуска, одна этикетка из магазина этикеток поступает в устройство нанесения клея. Этикетка с полосками клея шириной 12 мм и зазором между полосками 3 мм направляется на цилиндрическую поверхность вращающейся тары и наклеивается на нее. Затем рабочий цикл повторяется.

При ширине этикеток не более 70 мм машина может быть настроена на одновременное наклеива ние этикеток на две емкости. При этом производительность машины удваивается.

Техническая характеристика
Производительность (максимальная), шт/ч*:
   при нанесении этикетки на одну емкость
   при одновременном нанесении этикеток на две емкости

1200
2400
Размеры этикеток, мм:
   ширина
   длина (с дополнительным приспособлением)

20-230
80-300 (до 650)
Максимальная толщина пачки этикеток в магазине, мм
22
Размеры тары, мм:
   диаметр
   высота цилиндрической части

40-200
до 240
Электропитание 220 В, 50 Гц, 180 Вт
Габаритные размеры, мм 470x400x370
Масса, кг 30
_________
*Достигается при нанесении коротких этикеток (80-150 мм).

Изготовитель — ЗАО «Промбиофит».


МАШИНА ПОЛУАВТОМАТИЧЕСКАЯ ЭТИКЕТИРОВОЧНАЯ ЭМ-4Ц


Предназначена для полуавтоматического наклеивания одной самоклеящейся этикетки из рулона на боковую поверхность цилиндрической тары.

Состоит из электромеханической этикетировочной головки, ложемента (рабочего стола) и блока управления. При работе оператор вручную укладывает тару горизон тально на наклонный стол ложемента. Тара под действием собственной массы скатывается к транспортеру и включает электропривод этикетировочной головки. По окончании процесса наклеивания тара выталкива ется из этикетировочной машины. В качестве тары могут применяться цилиндрические бутыли, флаконы и банки из стекла, пластика, ме талла и др. с чистой сухой поверхностью. Размеры этикетки и ее расположение по высоте тары оговариваются при оформлении заказа.

Техническая характеристика
Производительность в час, этикетки
до 800
Размеры тары, мм:
   диаметр
   высота

40-100
50-300
Размеры этикетки, мм:
   минимальный
   максимальный

20x20
130x150
Максимальная ширина рулона, мм 130
Габаритные размеры, мм:
   машины
   блока управления

450x500x850
220x260x115
Масса машины/блока управления, кг 30/4,1

Изготовитель — ЗАО «Промбиофит».


МАШИНА ЭТИКЕТИРОВОЧНАЯ ДЛЯ НАНЕСЕНИЯ САМОКЛЕЯЩИХСЯ ЭТИКЕТОК ЭМ-4П мини


Малогабаритная, высокопроизводительная,  многофункциональная, предназначена для автоматического нанесения одной самоклеящейся этикетки из рулона на плоскую эллиптическую в сечении или цилиндрическую тару. Может наносить этикетку, вы полненную на прозрачной пленке, а также широкую этикетку,  вплоть до круговой. Выполнена в виде настольной рамы, на которой смонтированы блоки этикетирования и управления, узел намотки отходящей ленты-подложки, приспособле ния для приема и подачи тары. Блок этикетирования состоит из этикетировочной го ловки и элементов перемещения тары. К элементам перемещения тары относятся: транспортер поступательного перемещения тары вдоль узла отделения этикетки этикетировочной головки; прижимного (верхнего) транспортера для придания устойчивости плоской или слабоустойчивой таре; кружителя тары, т.е. устройства вращения цилиндрической тары в процессе этикетирования.

При нанесении этикетки на плоскую или эллиптическую в сечении тару, а также этикеток с ограниченной шириной (ширина этикетки не должна превышать диа метр тары) на цилиндрическую тару, в машине реализуется режим поступательного движения тары в процессе нанесения этикетки.

В процессе нанесения на цилиндрическую тару круговых этикеток или этикеток с шириной больше, чем диа метр тары реализуется режим вращательного движения тары. Для реализа ции этого режима в блок этикетирования вводится  дополнительный механизм вращения тары (так называемое устрой ство «Spin in place»), синхронизированный с работой этикетировочной головки.

В процессе работы оператор устанавливает тару вручную на транспортер подачи тары или сдвигает ее на транспортер с накопительной площадки. Перемещение тары в машине, нанесение и прижатие этикетки осуществляются автоматически. Предусмотрена возможность регулировки положения этикетки на поверхности тары, которая может осуществляться оператором в процессе работы. Выход продукции из машины осуществляется одним из следующих способов: поступление емкостей в наклонный накопитель, сваливание емкостей в коробку или мешок, сход емкостей на внешний приемный транспортер или накопительный стол.

Для некоторых типов тары машина может эффективно эксплуатироваться в упрощенном исполнении — без прижимного (верхнего) транспортера или без кружителя тары. В конструкции машины предусмотрена возмож ность дооснащения датчиком прозрачной этикетки, ориентатором плоской и эллиптической в сечении та ры, маркировочным устройством для нанесения переменной информации. С помощью согласующего устройства машина может быть встроена в линию.

Техническая характеристика
Режим поступательного движения тары
Производительность при ширине тары, шт/ч:
   45 мм
   65 мм
   120 мм

до 7500
до 6000
до 3000
Высота, мм:
   тары
   этикетки

10-330
10-160
Ширина этикетки, мм 20-120
Режим вращательного движения цилиндрической тары
Производительность при диаметре тары, шт/ч:
   25 мм
   40 мм
   75 мм

до 4500
до 2500
до 1000
Высота, мм:
   тары
   этикетки

10-250
10-70 (до 100 по заказу)
Диаметр тары, мм 25-75
Масса тары, кг до 0,3
Ширина этикетки, мм 20-250
Посадочный / внешний диаметр бобины, мм
70/300
Электропитание 220 В, 100 Вт
Габаритные размеры, мм 450-630х720х430
Масса, кг 45

Изготовитель — ЗАО «Промбиофит».


МАШИНА ЭТИКЕТИРОВОЧНАЯ

Предназначена для наклеивания бумажных этикеток на цилиндри ческую поверхность стеклянных и пластиковых бутылок и разнообразных банок. Наклеивает одну фронтальную или круговую этикетку на цилиндрическую поверхность путем нанесения тонкого слоя клея на этикетку. Этикетавтомат имеет пять скоростей (две — электрические, переключения и три — механиче ские), что позволяет подбирать необходимую производительность.

Машина встраивается в любую действующую линию и является полностью автономной, так как имеет собственный привод конвейера. Также может использоваться отдельно от линии. Возможно «левое» и «правое» исполнения в зависимости от направления движения бутылок.

Техническая характеристика
Производительность в час при наклеивании этикетки, бутылки:
   фронтальной
   круговой

до 6000
до 3000
Потребляемая мощность, кВт·ч 1
Диаметр бутылки, мм 50-120
Размеры этикетки, мм:
   высота
   длина

30-180
60-320
Габаритные размеры, мм 2500x1000x1100
Масса, кг 650

Изготовитель — ОАО «Компания «Акмалько».


МАШИНА ЭТИКЕТИРОВОЧНАЯ ДЛЯ НАНЕСЕНИЯ САМОКЛЕЯЩИХСЯ ЭТИКЕТОК ЭМ-4П

Предназначена для автоматического нанесения самоклеящихся этикеток из рулона на плоскую, цилиндрическую или эллиптическую в сечении тару как с одной стороны тары, так и с двух сторон, одновременно.

Выполнена в виде на польной рамы, на которой смон тированы транспортер подачи та ры, блок этикетирования и финишный транспортер возврата этикетированной тары к рабочему месту оператора. Блок этикетирования состоит из механизма перемещения тары и одной или двух (в случае нанесения этикетки и контрэтикетки) этикетировочных головок. В блоке этикетирования предусмотрено место для размещения маркировочного устройст ва для нанесения на этикетку переменной информации.

В процессе нанесения этикеток на плоскую или эллиптическую в сечении тару, а также при нанесе нии на цилиндрическую тару эти кеток с ограниченной шириной (ширина этикетки не должна пре вышать диаметр тары), в машине реализуется режим поступательного движения тары. При нанесении на цилиндрическую тару круговых этикеток или этикеток с шириной больше, чем диаметр тары реализуется режим вращательного движения тары. Для реализации этого режима в блок этикетирования вводит ся дополнительный механизм вращения тары, синхронизированный с работой этикетировочной головки.

В процессе работы оператор устанавливает тару вручную на транспортер подачи тары или сдвигает ее на транспортер с накопительного стола. Перемещение тары в машине, нанесение и прижатие этикетки осуще ствляются автоматически. Предусмотрена возможность регулировки положения этикетки на поверхно сти тары, которая осуществляется оператором в процессе работы. Возможно встраи вание машины в автоматическую линию. При транспортировке машину можно разобрать на две части по высоте.

Техническая характеристика
Режим поступательного движения тары
Производительность при ширине тары, шт/ч:
   до 45 мм
   до 65 мм
   до 120 мм

до 4500
до 3200
до 2000
Режим вращательного движения цилиндрической тары
Производительность при диаметре тары, шт/ч:
   25 мм
   до 40 мм
   до 50 мм
   до 60 мм
   до 75 мм

до 4000
до 2100
до 1800
до 1500
до 1000
Высота, мм:
   тары
   этикетки

17-330
10-170
Ширина (длина) этикетки, мм 20-120 (до 250*)
Посадочный / внешний диаметр бобины, мм 70/350
Электропитание 220 В, 180 Вт
Габаритные размеры, мм 1150х860х1150-1500
Масса, кг 70
________
*В режиме вращательного движения цилиндрической тары.

Изготовитель — ЗАО «Промбиофит».


МАШИНЫ ЭТИКЕТИРОВОЧНЫЕ «ОКА-2.19 АхВ», «ОКА-2.25»


Предназначены для нанесения этикеток.

Техническая характеристика

«Ока-2.19АхВ» «Ока-2.25»
Тип:
    конструкции машины
    бутылок и этикеток

линейный
по заказу

роторный
по заказу
Производительность в час (техническая), бутылки 2000 4500
Расход:
   сжатого воздуха, м3
   клея на 1000 бутылок, кг

1
2,1

72
2,1
Установленная мощность, кВт 1,1 0,75
Габаритные размеры, мм 1200x660x1300 1270x870x1750

Изготовитель — ЗАО «ОрелПродмаш».


МАШИНА РУЧНАЯ ЭТИКЕТИРОВОЧНАЯ ЭМ-5Ц


Предназначена для нанесения клеевых этикеток на боковую поверхность цилиндрической стеклянной или пластиковой тары.

Состоит из корпуса с направляющими для прокатывания бутылки, ванночки с клеевой губкой, магазина этикеток, подвижной каретки с клеевым и обжимным барабанами.

Во время работы оператор прокатывает каретку и наносит на этикетку клеевые полосы. Затем укладывает бутылку в каретку, прокатывает ее над магазином этикеток и вынимает с уже наклеенной этикеткой.

Модификации машин приведены в таблице.
Модификации машин для тары различного размера*

Модификация 1 Модификация 2
Вместимость тары, л 0,1-0,7 0,7-1,5
Размеры этикетки, мм:
   длина
   высота

45-200
25-115

60-295
50-145
Габаритные размеры, мм 670x200x200 970x260x200
Масса, кг 10 15
_______
* Конкретные размеры тары и этикетки, место расположения этикетки на поверхности тары оговариваются при согласовании технического задания. Машина изготавливается и настраивается под тару и этикетку одного согласованного размера.


Техническая характеристика
Производительность, шт/ч до 800
Материал тары стекло, пластмасса (в том числе ПЭТ)
Тип клея для тары:
   пластиковой
   стеклянной

KC-9, ОПТАЛ
ПВА
Максимальная толщина пачки в магазине этикеток, мм 18

Изготовитель — ЗАО «Промбиофит».


МАШИНЫ ДЛЯ НАКЛЕИВАНИЯ АКЦИЗНЫХ МАРОК К2-МНА-6, К2-МНА-6-01


Предназначены для наклеивания акцизных марок на бутылки.

Встраиваются в действующие и новые линии розлива пищевых жидкостей. Работают в автоматическом режиме.
Техническая характеристика

К2-МНА-6 K2-MHA-6-01
Производительность в час, бутылки
6000 3000
Тип бутылок:
   по ГОСТ 10117
   по ГОСТ 26586

l-K-700; l-B-700; II-III-750; III-K-500; III-B-500; Х-К-500
 XI-B-375; XI-B-500; ХМ-В-7050; ХШ-В-1000
Способ наклеивания марки
П-образный
Электропитание: 380 В, 50 Гц
Ток
трехфазный
Сжатый воздух:
   расход, м3
   давление, МПа

6
0,4-1
Высота транспортера, мм 860-1060
Потребляемая мощность, кВт·ч 1
Габаритные размеры, мм 3415x980x2000
Масса, кг 1360

Изготовитель — ОАО «Подольский электромеханический завод».


УПАКОВОЧАЯ ЛИНИЯ УМ-1 «ПРОФИ»


Предназначена для групповой упаковки различных предметов в термоусадочную ПЭ-пленку.

Состоит из двух независимых друг от друга модулей: полуавтоматического термоножа и термотуннели.

Техническая характеристика
Производительность в час, упаковки до 300
Электропитание 380 В, 50 Гц
Потребляемая мощность, кВт·ч 13
Габаритные размеры, мм:
   линии
   упаковки (максимальная)

3000х900х1620
320х500х400
Масса, кг 220


Изготовитель — ООО «УпМаш».


УПАКОВОЧНАЯ ЛИНИЯ УМ-1 «ЭКОНОМ»


Предназначена для групповой упаковки различных изделий в термоусадочную ПЭ-пленку.

Состоит из двух независимых друг от друга модулей: ручного термоножа и термотуннели.

Техническая характеристика
Производительность в час, упаковки
до 200
Электропитание 380 В, 50 Гц
Потребляемая мощность, кВт·ч 13
Габаритные размеры, мм:
   машины
   упаковки (максимальная)

2950х900х1620
320х500х400
Масса, кг 220

Изготовитель — ООО «УпМаш».


АВТОМАТИЗИРОВАННАЯ УПАКОВОЧНАЯ ЛИНИЯ «ТРЕЙ 1»


Предназначена для создания групповой транспортной упаковки в трее.

Машина составляет продукты в блок, подает подложку, устанавливает на нее блок и формирует трей. Машина может быть соединена с термоусадочным модулем. В этом случае готовый трей с продукцией автоматически оборачивается термоусадочной полиэтиленовой пленкой и подается в термотунель для следующей усадки и создания транспортной упаковки.

Упаковываемая продукция: бутылки, банки, коробки, ПЭТ-бутылки, пакеты типа «Tetra-Brikc», «Tetra-Rex», «Pure-Pak» и др.

Состоит из транспортеров: подающего (пластинчатого) и подачи подложки (ленточного); механизмов: разделения потока и образования трея; узлов: подачи блока, отсечения блока, предварительной опоры, фиксации; пульта управления. Дополнительное оборудование: отводящий транспортер (пластинчатый или ленточный), рольганги.

Техническая характеристика
Производительность в минуту (в зависимости от размера упаковки, вида упаковываемых изделий, толщины применяемой пленки, технологической подготовки блока), упаковки
до 10
Потребляемая мощность, кВт·ч 6,3
Электропитание 380 В, 50 Гц
Ток
трехфазный
Рабочее давление в пневмосистеме, атм 5-6
Расход воздуха, л/мин
100
Габаритные размеры, мм:
   линии
   машины

400х200х170
4450х1550х1340
Масса, кг 110

Разработчик и изготовитель — Машиностроительный завод упаковочного оборудования «Таурас-Феникс».


ПОЛУАВТОМАТИЧЕСКАЯ УПАКОВОЧНАЯ ЛИНИЯ ЛТ-1


Предназначена для упаковки в термоусадочную пленку продуктов питания (овощи, фрукты и т.д.).

Включает в себя два модуля: для запечатывания в полимерную пленку «Пелена» и термической обработки пленки «Термотуннель».

Скорость перемещения конвейера термотуннеля, температура платформы конвейера и температура в термокамере плавно регулируются.

Техническая характеристика
Производительность в минуту, упаковки до 10
Скорость движения ленты конвейера, м/мин
2,5-12
Температура, оС:
   платформы конвейера
   воздуха в термокамере

180
180
Установленная мощность, кВт:
   термотуннеля
   запечатывающего модуля «Пелена»

4,22
0,16
Габаритные размеры, мм:
   линии
   термотуннеля
   запечатывающего модуля «Пелена»

2410х540х870
1270х500х870
1140х540х350
Масса, кг 80

Разработчик и изготовитель — ГУП «ФНПЦ «Прибор».


АВТОМАТИЧЕСКАЯ УПАКОВОЧНАЯ ЛИНИЯ «ТУРБОПАК АС»

Предназначена для формирования блоков из бутылок (стеклянные пивные, водочные, молочные, ПЭТ-бутылки, алюминиевые банки, пластиковые и др.) с последующей установкой их на гофроподложки и упаковкой в термоусадочную пленку для образования транспортной тары.

Состоит из транспортера подачи бутылок, упаковочного и термоусадочного модулей.

Техническая характеристика
Производительность (кинематическая) в минуту, упаковки 6-8
Скорость транспортерной ленты, м/мин:
   термоусадочного модуля
   подающего транспортера

3
5-28
Упаковочный материал  термоусадочная пленка (полотно)
Толщина пленки, мкм 100
Размеры, мм:
   диаметр
   ширина
   упаковки (максимальная)
   туннеля

300
600
390х325х300
1300х600х400
Рабочее давление в пневмосистеме, МПа 0,6
Расход воздуха, л/мин 210
Электропитание 380 В, 50 Гц
Ток трехфазный
Установленная мощность, кВт:
   упаковочного модуля
   термоусадочного модуля

2,1
21
Габаритные размеры, мм 8800х1900х2000
Масса, кг:
   упаковочного модуля
   термоусадочного
   подающего транспортера
   рулона (максимальная)

200
220
210
20-25

Изготовитель — машиностроительный завод упаковочного оборудования «Таурас-Феникс».


АВТОМАТИЧЕСКИЕ УПАКОВОЧНЫЕ МАШИНЫ АУМ-10, АУМ-14П


Предназначены для упаковки в термо-усадочную пленку пустой и наполненной стеклотары, наполненных пластиковых бутылок и др.

Возможны быстрая переналадка машин на упаковку стеклотары ∅ 47-42 мм и высотой 120-350 мм, пла стиковой — ∅ 85-105 мм, регулирование в широком диапазоне вре мени выдержки сварки, температуры сва рочного ножа и термокамеры.

Блокировка сварочного устройства исключает поломку механизмов.

Запатентованная термокамера позволяет осуществлять равномерный нагрев всех плоскостей пакета без прилипания пленки к сетке, с плотной утяжкой пакета и минимальными теплопотерями.

Предусмотрены автоматическая защита от падения давления воздуха ниже заданного, плавная регулировка скорости движения транспортирующей сетки термокамеры и конвейера загрузки. Двухбарабанный привод повышает тяговые возможности транспортирующей сетки.

Техническая характеристика

АУМ-10 АУМ-14П
Производительность (максимальная) в час, пакеты  500  650-720 (в зависимости от
типа бутылки)
Упаковочный ма териал термоусадочная пленка 30-150 мкм
Давление сжатого воздуха, МПа (кгс/см2) 0,3-0,4 (3-4)
Расход сжатого воздуха, м3
10
Установленная мощность, кВт:
   электродвигателей
   нагревателей

1,7
20

1,5
20
Габаритные размеры, мм:
   пакета
   машины

480x370x350
5000x1240x1960

285x190x340
4800x3800x1960
Масса, кг 1200 1100

Изготовитель —ЗАО «Стеклопак».


АВТОМАТИЧЕСКАЯ ТЕРМОУСАДОЧНАЯ МАШИНА

Предназначена для упаковки пищевых продуктов.

Техническая характеристика
Производительность в минуту, упаковки
до 10
Габаритные размеры пакета, мм
400x400x350
Толщина пленки, мкм 50-100
Размеры рулона (максимальные), мм:
   ширина
   диаметр

600
300
Электропитание:
   упаковочный модуль
   термоусадочный

380 В, 50 ГЦ, 1 кВт
380 В, 50 Гц, 17 кВт
Габаритные размеры, мм 4800x2400x2000
Масса, кг:
   упаковочного модуля
   термоусадочного

210
180

Изготовитель — ЗАО «Инженерно-техническая фирма «Алькор».


ВАКУУМНАЯ УПАКОВОЧНАЯ МАШИНА-АВТОМАТ

Упаковочный автомат предназначен для вакуумной упаковки полуфабрикатов, можно и в газовой среде. Могут использоваться контейнеры.

Процесс упаковки предусматривает автоматическую подачу контейнера, предварительную сварку подающей пленки, вакуумный отсос воздуха и финальную сварку.

Зона формовки может быть сменной комплектации. Смена комплектации производится в течение 10 мин, т.е. возможно быстрое изменение ширины пакета. Сменная комплектация приобретается дополнительно.

Машина для вакуумной упаковки камерная, полуавтомат. Упакованные продукты не высыхают, имеют максимальные сроки хранения, сохраняют свой витаминный состав, запах, вкус, цвет. Панель управления — сенсорная с возможностью самотестирования. Вакуум — мягкий.

Техническая характеристика
Производительность в час, упаковки
240
Мощность, кВт
230
Подача насоса, м3
60
Толщина пленок, мк 60-900

Изготовитель — ООО «Ингредиент».


ПОЛУАВТОМАТ УНИВЕРСАЛЬНЫЙ УПАКОВОЧНЫЙ ПУУ-600


Предназначен для групповой упаковки продукции (стеклянных, пластиковых бутылок и др. различной вместимости и разного коли чества в упаковке) в термоусадочную плен ку с последующей усадкой бандеролей в термотуннеле УТ-600.

Универсальная конструкция толкателя позволяет с минимальной переналадкой упаковывать разнообразные изделия.

Сварочный нож со специальным покрытием, автоматическим поддержанием температуры не требует обдува шва.

Техническая характеристика
Производительность в час, упаковки до 500
Используемая пленка  РЕ; PVC термоусадочная
Ширина рулонной пленки, мм
не более 550
Электропитание 220 В, 50 Гц
Давление воздуха, МПа 0,6
Расход воздуха, м3/ч 1,5
Габаритные размеры, мм:
   упаковываемых предметов
   полуавтомата

250x460x365
955x760x1960
Масса, кг 45

Изготовитель — НПФ «Интеграл+».


ПОЛУАВТОМАТИЧЕСКИЕ УНИВЕРСАЛЬНЫЕ УПАКОВОЧНЫЕ МАШИНЫ УПБ-1А, УПБ-3М


Предназначены для групповой упаковки в термоусадочную пленку изделий широкого диапазона геометрических форм и размеров.

Термокамера позволяет осуществлять равномерный нагрев всех плоскостей без прилипания пленки к сетке, с плотной стяжкой пакета и минимальными теплопотерями.

Предусмотрены автоматическая защита от
падения давления воздуха ниже заданного, плавная регулировка скорости движения транспортирующей сетки термокамеры.

Техническая характеристика

УПБ-1А УПБ-3М
Производительность (максимальная) в час, пакеты 180 300
Габаритные размеры пакета, мм
480x320x350
Упаковочный материал термоусадочная пленка 30-150 мкм
Расход сжатого воздуха, м3
-
0,3-0,4 (3-4)
Установленная мощность, кВт:
    электродвигателей
    нагревателей
-
0,73
20
10
1,1
20
Габаритные разме ры, мм 4000х
x1200x
x1800
4300х
x1240x
x1900
Масса, кг 750 930

Изготовитель — ЗАО «Стеклопак».


ПОЛУАВТОМАТИЧЕСКАЯ УПАКОВОЧНАЯ МАШИНА «ТУРБОПАК»

Предназначена для формирования штучной продукции (бутылок, банок, коробок) в блоки и упаковки их в термоусадочную пленку для образования транспортной (групповой) упаковки.

Состоит из упаковочного и термоусадочного модулей.

Полуавтоматическая упаковочная машина «ТУРБОПАК»


Техническая характеристика
Производительность в минуту, упаковки ) до 10 (в зависимости от размера упаковываемых изделий
Размеры рулона пленки (максимальная), мм:
    ширина
    диаметр

600
300
Толщина пленки, мкм
30-120
Давление сжатого воздуха, кгс/см2
5-6
Расход воздуха, л/мин 85
Электропитание упаковочного и термоусадочного модулей 220 В, 50 Гц
Ток трехфазный
Мощность модуля, кВт:
    упаковочного
    термоусадочного

1
17,5
Габаритные размеры, мм
4220x990x2000
Масса модуля, кг:
   упаковочного
   термоусадочного

150
180

Изготовитель — машиностроительный завод упаковочного оборудования «Таурас-Феникс».


МАШИНА ДЛЯ ТЕРМОУПАКОВКИ КТУ-2


Предназначена для упаковки ПЭТ-бутылок вместимостью 1, 1,5, 2 л, стеклянных вместимостью 0,5 л в термоусадочную пленку на линиях розлива газированных напитков и пива.

При заказе машины необходимо указывать типоразмер бутылки.
Техническая характеристика
Производительность в час, упаковки (бутылки)
500 (3000) (ПЭТ-1,5 л)
Ширина, мм:
   прохода
   пленки

400
460
Установленная мощность нагревателей, кВт
13,6
Регулирование температуры в камере автоматическое
Габаритные размеры, мм
4580х790х1750
Масса, кг 550

Изготовитель — ОАО «Орел-Легмаш».


ТЕРМОУСАДОЧНАЯ УПАКОВОЧНАЯ МАШИНА ТПЦ


Предназначена для упаковки пищевых продуктов.
Техническая характеристика
Производительность в час, упаковки до 200
Энергопитание 380 В, 50 Гц
Потребляемая мощность, кВт·ч 13
Ширина пленки, мм до 530
Габаритные размеры, мм:
   упаковки
   машины

460х400х360
3000х810х1700
Масса, кг до 270

Поставщик — ЗАО «Инженерно-техническая фирма «Алькор».


ТЕРМОУСАДОЧНАЯ УПАКОВОЧНАЯ МАШИНА ТПЦ-550



Предназначена для упаковки пищевых продуктов.

Техническая характеристика
Производительность в час, упаковки до 250
Электропитание 380 В, 50 Гц
Потребляемая мощность, кВт·ч 13
Ширина используемой пленки, мм до 520
Габаритные размеры, мм:
   упаковки (максимальные)
   машины

460х400х360
3000х750х1950
Масса, кг до 300


Поставщик — ЗАО «Инженерно-техническая фирма «Алькор».


АППАРАТ ТПЦ-450К


Карусельный, предназначен для групповой упаковки различной продукции в термоусадочную полиэтиленовую пленку толщиной 40-200 мм на небольших производствах.

Состоит из термокамеры, рабочих столов, тефлонированного термоножа, рулона пленки на подставке, пульта управления, верхнего и нижнего блоков воздушного охлаждения, оси вращения рабочих столов.

Техническая характеристика
Максимальная ширина пленки, мм до 500
Напряжение, В
380
Потребляемая мощность, кВт·ч 6
Габаритные размеры, мм:
   транспортировочные
   упаковки

900x1200x1700
460x400x360

Изготовитель — Московский завод упаковочных машин «Термопак».


АППАРАТ «ТЕРМОПАК-2000»


Предназначен для упаковки в термоусадочную пленку овощей, фруктов, сухофруктов и др.
Техническая характеристика
Ширина пленки, мм до 350
Электропитание 220 В, 50 Гц
Потребляемая мощность, кВт·ч до 4,4
Габаритные размеры, мм:
   транспортные
   рабочие
   упаковки (максимальные)

850х920х1300
650х950х1150
360х320х120
Масса, кг до 70

Изготовитель — Московский завод упаковочных машин «Термопак».


УСТРОЙСТВО ТЕРМОУПАКОВОЧНОЕ ИТ-600 (ТЕРМОТУННЕЛЬ)


Предназначено для штучной и групповой упаковки пищевой продукции в термоусадочную полиэтиленовую пленку.

Идеально подходит для групповой упаковки емкостей, металлических, полимерных и стеклянных банок, бутылок, коробок, а также штучной упаковки изделий технического назначения. Позволяет снизить расходы на одну упаковку по сравнению с использованием картонной, пластиковой
или деревянной тары.

Мобильно, легко разбирается и перевозится, что позволяет применять его не только в местах непосредственного производства продукции, но и на складах, перевалочных базах, в пунктах комплектации и др. Может использоваться как отдельный производственный элемент, так и в составе автоматической упаковочной линии, а также укомплектовываться полуавтоматическим или автоматическим группиратором.
Техническая характеристика
Производительность в час (базовый комплект), упаковки
до 300
Размеры упаковки, мм
540х350
Электропитание (ГОСТ 13109-87)
380 В, 50 Гц
Число фаз 3
Мощность нагревательных элементов, кВт
20x0,8
Потребляемая мощность, кВт·ч 15-17
Контейнер:
   ширина, мм
   скорость, м/мин

500
3,3
Время достижения рабочей температуры в камере, мин
15-20
Длина, мм:
   комплекта
   рабочей камеры

4200
1250
Размеры окна рабочей камеры, мм:
   высота
   ширина

400
600
Ширина термоусадочной пленки, мм 600
Максимальная толщина пленки, мкм 15-200 (ПЭ)
Масса, кг 300

Изготовитель — завод пищевого оборудования «Растон».


МАШИНЫ УПАКОВКИ В ТЕРМОУСАДОЧНУЮ ПЛЕНКУ УТП


Предназначены для групповой упаковки бутылок, банок и других мелкоштучных изделий в пакеты.

Техническая характеристика

УТП-1 УТП-2
Производительность (максимальная) в час, упаковки (1,5 ПЭТ — 6 шт.) 240 340
Упаковочный материал пленка полиэтиленовая термоусадочная марки Т толщиной 0,08-0,1 мм (ГОСТ 25951-83)
Ширина пленки, мм
450
Установленная мощность, Вт
16,5 16,7
Номинальное напряжение, В 380
Номинальная частота тока, Гц 50
Габаритные размеры, мм:
   машины
   пакета

3000x900x1900
360х300х350

3100x1000x1950
360х300х350
Масса, кг 450 480

Изготовитель — ЗАО «ОрелПродмаш».


УПАКОВОЧНОЕ УСТРОЙСТВО ИТН-450


Предназначено для упаковки пищевой продукции (кондитерские, хлебобулочные изделия, мясные и рыбные продукты и полуфабрикаты, фрукты и овощи) в термоусадочную пленку.

Техническая характеристика
Производительность в час, упаковки до 300
Потребляемая мощность, кВт.ч 2,5
Габаритные размеры, мм:
   устройства
   упаковки (максимальные)

1060х580х1140
420х280х220
Масса, кг 55

Изготовитель — НПФ «Интеграл+».


ОБМОТЧИК ПАЛЛЕТОВ В СТРЕЙЧ-ПЛЕНКУ


Предназначен для упаковки стрейч-пленкой готовых паллетов, штабелей, ящиков и других грузов, предназначенных для транспортировки, что гарантирует сохранение товарного вида.

Выполняется в двух вариантах: с вертикальным прижимом и без него. Эксплуатационные особенности машины: механическая регулировка растяжения пленки, быстрая замена рулона с пленкой, настройка на необходимую высоту паллета, антикоррозионное покрытие всех деталей. Обслуживает один человек.
Техническая характеристика
Производительность в час, упаковки до 20
Потребляемая мощность, кВт.ч 1,2
Электропитание 3х380 В, 50 Гц
Габаритные размеры, мм 2400х1300х2000
Масса, кг 400

Изготовитель — ОАО «Компания «Акмалько».


УНИВЕРСАЛЬНАЯ УПАКОВОЧНАЯ МАШИНА «ДИАПАК»


Предназначена для упаковки продуктов питания (хлебобулочные и кондитерские изделия, коробки конфет, тушки птицы, фрукты, овощи и т.д.) в термоусадочную пленку — полурукав из ПЭ и ПВХ.

Состоит из опор, устройства подачи пленки с рулона, стола формирования упаковки, термоусадочной камеры.

Техническая характеристика
Производительность в минуту, упаковки 8-15
Толщина пленки, мкм 15-50
Максимальная ширина рулона пленки, мм 500
Электропитание 380 В, 50 Гц
Ток трехфазный
Установленная мощность, кВт 4,5
Габаритные размеры, мм:
   машины
   термоусадочной камеры

1150х1440х1110
510х460х210
Масса, кг 120

Изготовитель — машиностроительный завод упаковочного оборудования «Таурас-Феникс».


УНИВЕРСАЛЬНАЯ УПАКОВОЧНАЯ МАШИНА «УНИПАК РАПИД»


Предназначена для упаковки продуктов питания (хлебобулочные и кондитерские изделия, коробки конфет, тушки птицы, фрукты, овощи и т.п.) в термоусадочную пленку — полурукав из ПВХ.

Состоит из опоры, термоусадочной камеры, транспортерной ленты.

Техническая характеристика
Производительность в минуту, упаковки 4-8
Скорость транспортерной ленты, м/с 0,55
Толщина пленки, мкм 15-30
Максимальные размеры рулона пленки, мм:
   диаметр
   ширина

220
450
Электропитание 380 В, 50 Гц
Ток
трехфазный
Установленная мощность, кВт 1,5
Габаритные размеры, мм:
   машины
   термоусадочной камеры

1050х600х440
450х300х150
Масса, кг 50

Изготовитель — машиностроительный завод упаковочного оборудования «Таурас-Феникс».


ЛИНИЯ УПАКОВКИ ПРОДУКТОВ В КОРОБКИ ТИПА «PURE-PAK» ИЛИ «ТЕТРА-REX» КРУ-2


Выполнена в виде настольного комплекта оборудования для герметичной полуавтоматической упаковки в коробки из ламинированного картона типа «Pure-Pak» или «Тетра-Rex» вместимостью 0,25, 0,5 и 1 л жидких, пастообразных и сыпучих продуктов.

Целесообразно использовать в хозяйствах с объемами переработки продукта до 5 т в сутки для упаковки молока, сметаны, йогурта, соков, растительного масла, вина, орехов, сыпучих продуктов.

Состав линии: установка формовки коробки УФК-2, бактерицидная камера КБ-2, установка заварки коробки УЗК-2.

В процессе работы оператор вручную насаживает заготовку&выпечку из ламинированного картона на пуасон трехпозиционного карусельного конвейера и вручную подформовывает дно коробки. Поворотом конвейера переводит пуасон с коробкой последовательно на позицию подачи-съема коробки. Коробку с заваренным дном оператор проталкивает через тоннель бактерицидной камеры КБ-2 с УФ-облучателем.

Другой оператор устанавливает подготовленную коробку в гнездо четырехпозиционного карусельного конвейера установки УЗК-2 и перемещает ее последовательно на позиции наполнения продуктом, разогрева верхней части коробки, заварки верха коробки с одновременным нанесением даты упаковки и на исходную позицию подачи-съема коробки. При использовании установки розлива Круиф наполнение тары продуктом производится автоматически.

В качестве установок наполнения могут быть использованы также аппарат розлива жидких продуктов (мод. АР-1М) или установки розлива жидких и пастообразных продуктов (мод. УД-2, УД-2Б, УД-2П, УД-2ПБ). Электропитание установок линии КРУ-2 — от сети 220 В, установок наполнения — 220 и 380 В. По согласованию с заказчиком линия комплектуется сменными элементами для упаковки в коробки типа «Pure-Pak» или «Тетра-Rex», а также заготовками «Pure-Pak».

Обслуживают два оператора.

Техническая характеристика

УФК-2 БК-2 УЗК-2 Комплект КРУ-2 до 400
Производительность, шт/ч до 400 400 400 400
Потребляемая мощность, кВт.ч 1
0,04 1
2,04
Габаритные размеры, мм 400х400х950 850х400х160 400х500х850 -
Масса, кг 45 8
50 103

Изготовитель — ЗАО «Промбиофит».


АВТОМАТИЧЕСКАЯ РОТОРНАЯ ЛИНИЯ ЛУБ-100


Предназначена для укупоривания стеклянных банок с венчиком горловины типа Ш вместимостью 250-1000 см3 винтовыми металлическими крышками («твист-офф»).

На линии выполняются следующие операции: прием наполненных банок; подача крышек в зону укупоривания, а пара — под крышку; укупоривание банок; учет укупоренных банок.
Техническая характеристика
Производительность в час, банки 5000
Размеры банок, мм:
   диаметр
   высота

72-100
125-250
Уровень приема и выдачи банок, мм
900
Вместимость (рабочая) бункера автомата подачи крышек, л 150
Установленная мощность, кВт 2,05
Габаритные размеры, мм:
   укупорочной части линии
   автомата подачи крышек

1312х590х1710
1340х720х2575
Масса, кг:
   укупорочной части линии
   автомата подачи крышек

530
470

Изготовитель — ОАО «Конструкторское бюро автоматических линий им. Л. Н. Кошкина».


АВТОМАТИЧЕСКАЯ РОТОРНАЯ ЛИНИЯ ЛЗБ-120


Предназначена для паровакуумного закатывания круглых металлических банок ∅ 99 мм и высотой 50,5 (с переналадкой под банки других размеров).

Выполняет следующие операции: прием наполненных банок, подача крышки и надевание ее на банку, подача пара под крышку, первая и вторая закатки банок, выдача банок.

По желанию заказчика линия может быть переоснащена для закатывания банок ∅ 50-105 мм и высотой 27-125 мм, укомплектована пароперегревателем.
Техническая характеристика
Производительность, шт/ч 6000
Установленная мощность, кВт 3
Расход пара при температуре 120оС и выше, кг/ч 15-30
Уровень приема и выдачи банок, мм 900
Габаритные размеры, мм 1800х960х2175
Масса, кг 1530

Изготовитель — ОАО «Конструкторское бюро автоматических линий им. Л. Н. Кошкина».


КОМПЛЕКТ ОБОРУДОВАНИЯ ДЛЯ ФАСОВКИ МЕДА «МЕДОФИТ»


Предназначен для фасовки меда в пластиковые стаканчики, обеспечивает выполнение следующих технологических операций: роспуск (раскристаллизацию) меда, розлив меда в пластиковые стаканчики, герметичная заварка стаканчиков крышками из фольги и групповая упаковка стаканчиков с медом в термоусадочную пленку.

Возможны другие варианты фасовки меда: в стеклянные банки с винтовой крышкой типа «твист-офф» (укупорка под вакуумом на устройстве УУ-5), в стеклянные банки с крышкой типа «СКО» (укупорка на машине Д5-3К4М) или в пластиковые банки с укупоркой в «нахлобучку» (укупорка на устройстве УУ-4).

Состав основного комплекта: установки — для роспуска меда КРМ-2 и его розлива УД-2, две установки заварки пластиковых стаканчиков крышками из фольги УСС-2, аппарат упаковки в термоусадочную пленку ТПЦ-450.

В процессе подготовки к фасовке закристаллизованный мед должен быть распущен (раскристаллизован) в термокамере с помощью установки для роспуска КРМ-2, состоящей из трех полимерных электронагревателей в пожаробезопасном исполнении с терморегуляторами. Термокамеру необходимых размеров можно построить самостоятельно из досок или фанеры, утеплить войлоком или другим термоизолятором, обить изнутри оцинкованным железом или алюминиевым листом. Размер термокамеры определяется объемом меда, фасуемого в течение двух-трех суток. С помощью установки КРМ-2 в термокамере поддерживается постоянная температура 39-40°С, при которой мед во флягах раскристаллизовывается за двое-трое суток.

Розлив распущенного меда осуществляется на полуавтоматической двухканальной установке УД-2. Мед поступает по гибким шлангам из фляги в дозирующие цилиндры установки и затем через раздаточные патрубки — в стаканчики, которые оператор поставляет вручную. Наполненные стаканчики герметично завариваются крышками из алюминиевой фольги на установке УСС-2, затем блоками по 16-20 шт. упаковываются в термоусадочную пленку на аппарате ТПЦ-450 для последующей транспортировки.

Техническая характеристика

КРМ-2 УД-2
УСС-2 ТПЦ-450 Комплект
«Медофит»
УУ-5** (с компрессором) Д5-3К4М***
Производительность, шт/ч -
1200 600 800 (16-50 шт.) 600  420 1200
Электропитание:
Мощность, кВт 220 380 220 220, 380 220
Напряжение, В 3,3 0,27 0,3 4,2 8,07 1,5 0,54
Габаритные размеры, мм 860х650х1,5;
140x70x50  (х3)
600x350x600 260x200х90;
400x430x650
1750x700x950 -
600х300х450;
700x400x500
725x550x1555
Масса, кг
3,9 57 12,5 80 155 40 192
Обслуживающий персонал, человек -
1
1
1
2-3* 1
1
___________
*С учетом возможного совмещения профессий обслуживающего персонала.
**При фасовке меда в стеклянные банки с винтовой крышкой типа «Твист-Офф».
***При фасовке меда в стеклянные банки с металлической крышкой под закатку типа «СКО».

Изготовитель — ЗАО «Промбиофит».


АВТОМАТЫ СВЕРХЧИСТОГО РОЗЛИВА «АЛУР-РЕКУПЕР-4800 ULTRA», «АЛУР-РЕКУПЕР-4800 CLEAN»




Предназначены для упаковки жидких, пастообразных, труднотекущих пищевых продуктов (возможен горячий розлив) (джем, кетчуп и т.п.) в термоформуемую групповую полимерную тару различной конфигурации с запечатыванием покровными материалами. Объем блистерной упаковки 0,01-0,65 л. По желанию заказчика автомат комплектуется сменными наборами оснастки для изготовления тары различной емкости и конфигурации.

Упаковочный материал: корпусной: пленка полистирольная (ПС) полипропиленовая (ПП), полиэтилентерефтолат (ПЭТ) или поливинилхлоридная (ВХ) толщиной до 0,8 мм, шириной 165 мм в рулоне диаметром до 400 мм; покровный: фольга алюминиевая с термосваривающим покрытием толщиной до 60 мкм или соответствующие полимерные пленки в рулоне диаметром до 250 мм. Автоматы фасуют продукты с увеличенным сроком хранения ESL (Extended Shelf-Life).

Процесс фасовки и запечатывания на автомате «Алур-Рекупер-4800 Ultra» происходит в чистой воздушной или защитной (газовой) среде класса 10 или 100.

Обеззараживание покровного материала осуществляется высокоинтенсивным импульсным ультрафиолетовым излучением эффективностью не менее 99,97%, что сравнимо с эффектом обеззараживания широко применяемой в данных целях перекиси водорода (Н2О2).

Техническая характеристика

А-Р4800-2  А-Р4800-3 А-Р4800-4
Производительность в час, упаковки 1800-1200 3600-1800 4800-2800
Способ дозирования объемный
Число ручьев 2
3
4
Ширина ручья 82,5 55 41
Объем упаковки, см3 80-360 10-220 10-120
Глубина формы, мм до 72 до 72 50
Электропитание:
   напряжение, В
   частота, Гц

380
50
Потребляемая мощность, кВт·ч  7 6,3 7
Сжатый воздух:
   давление, кг/см2
   расход, л/мин

6-8
400
Расход воды, м3
0,3
Габаритные размеры, мм 2700x1000x2030 2700x1230x2030
Масса, кг 400 500

Изготовитель — ЗАО «Новгородский машиностроительный завод».


АВТОМАТ АДН-100


Предназначен для объемного дозирования и наполнения стеклянных банок типа III вместимостью 250-1000 см3 пастообразными пищевыми продуктами вязкостью 4-8 Нс/м2.

Выполняемые операции: прием банок, дозирование продукта, наполнение и выдача наполненных банок.
Техническая характеристика
Производительность в час, банки 4800
Точность дозирования продукта, % ±2,5
Размеры банки, мм:
   диаметр
   высота

72-100
125-250
Вместимость бункера, л 200
Уровень приема и выдачи банок, мм 900
Установленная мощность, кВт 1,5
Габаритные размеры, мм 2000х1600x1800
Масса, кг 2000

Изготовитель — ОАО «Конструкторское бюро автоматических линий им. Л. Н. Кошкина».


ФАСОВЩИК-АВТОМАТ «АЛУР-3500»


Предназначен для фасовки жидких, пастообразных и труднотекучих (горячий розлив) пищевых продуктов (джемы, соусы, кетчуп), в том числе с мягкими наполнителями с запечатыванием стаканчиков алюминиевой фольгой, валкилидом и (или) крышкой.

Комплектуется набором сменных узлов и деталей для стаканчиков следующих типоразмеров: 68,75 и 95 мм — для фольги и валкилида, 77, 98 и 101 мм — для пластиковой крышки-нахлобучки.

По желанию заказчика дополнительно комплектуются баками без подогрева с уровнемером (два уровня) и с подогревом и уровнемером (два уровня), сменным комплектом каждого типоразмера стаканчика; устройствами установки прозрачной крышки ∅ 95 мм на стаканчик и бактерицидной обработки стаканчиков и фольги; насадкой для дозирования особо вязких
продуктов с наполнителями; дополнительными дозаторами для пищевых добавок на одну порцию до и после основного дозатора.

Обслуживает оператор.
Техническая характеристика
Производительность в час, стаканчики 3000-4200
Вместимость стаканчика, л 0,05-0,5
Способ дозирования объемный
Погрешность дозирования (от максимального объема дозирующего цилиндра), % 2
Сжатый воздух:
   давление, кг/см2
   расход, л/мин

6-8
334,0-367
Электропитание:
   напряжение, В
   частота, Гц

220
50
Потребляемая мощность, кВт·ч 2,45
Температура нагревания, °С 180-250
Габаритные размеры, мм 2000x1300x1900*
Масса (нетто), кг 420-530**
___________
*С учетом транспортера.
**В зависимости от комплектности.

Изготовитель — ЗАО «Новгородский машиностроительный завод».


ФАСОВЩИК-АВТОМАТ «АЛУР-1500 СМ»


Предназначен для фасовки и упаковки жидких, пастообразных и труднотекущих пищевых продуктов, в том числе с мягким наполнителем (джем, кетчуп, соусы).

Упаковка производится в пластмассовые стаканчики вместимостью 0,05-0,5 л следующих типоразмеров: 75 и 95 мм — для
фольги или валкилида, 77, 98 и 101 мм — для пластиковой крышки-нахлобучки.

Дополнительное оборудование: баки без подогрева с уровнемером (два уровня) и с подогревом и уровнемером (два уровня); сменный комплект каждого типоразмера стаканчика; устройства установки прозрачной крышки ∅ 95 мм на стаканчик и для бактерицидной обработки стаканчиков, фольги; насадка для дозирования особо вязких продуктов с наполнителями; дополнительный дозатор для пищевых добавок на одну порцию до основного дозатора.

Техническая характеристика
Производительность в час, стаканчики 1300-1900
Вместимость стаканчика, л 0,05-0,5
Способ дозирования объемный
Погрешность дозирования, % 2
Сжатый воздух:
   давление, кг/см2
   расход, л /мин

6-8
244-327
Электропитание:
   напряжение, В
   частота, Гц

220
50
Потребляемая мощность, кВт·ч 1,7
Температура нагревания, °С 180-250
Габаритные размеры, мм 1200x1000x2000
Масса, кг 185-225

Изготовитель — ЗАО «Новгородский машиностроительный завод».


ФАСОВЩИК-АВТОМАТ УФАС-1200М


Предназначен для фасовки жидких и пастообразных пищевых продуктов (соки, кетчуп) в современные ламинированнные, в том числе фольгированные, картонные пакеты типа «Pure-Pak» или «Tetra-Rex» вместимостью 0,25, 0,5, 1 л.

Обслуживает оператор.

Техническая характеристика
Производительность в час, пакеты 1800
Способ дозирования объемный
Погрешность дозирования (от максимального объема дозирующего цилиндра), % 2
Сжатый воздух:
   давление, кг/см
   расход, л/мин

6-8
650
Потребляемая мощность, кВт·ч 6,5
Расход воды, м3 0,2
Габаритные размеры, мм 3100x1500х2200
Масса (нетто), кг 650

Изготовитель — ЗАО «Новгородский машиностроительный завод».


АВТОМАТ ДЛЯ ФАСОВКИ В ПЛАСТИКОВЫЕ СТАКАНЧИКИ АРС-1У


Предназначен для фасовки в пластиковые стаканчики жидких и пастообразных продуктов и запечатки их алюминиевой фольгой.

Обслуживает один человек.
Техническая характеристика
Производительность в час, дозы до 800
Диаметр стаканчика, мм 75; 95
Объем дозы, мл 0,05-0,5

Изготовитель — завод пищевого оборудования «Растон».


АВТОМАТИЧЕСКАЯ ФАСОВОЧНАЯ МАШИНА ДЛЯ ВЯЗКИХ ПРОДУКТОВ ЛПМЗ-0511


Линейного типа, предназначена для фасования жидких и слабовязких продуктов (кетчуп, неосветленные соки) в стеклянные и ПЭТ-бутылки, банки различной формы.



Техническая характеристика
Производительность (при объеме дозы 1000 см3) в час, бутылки 500
Вид фасования по объему
Диапазон регулирования дозы, см3 100-1000
Число фасовочных устройств 4
Размеры бутылки, мм:
   высота
   диаметр

160-360
50-90
Сжатый воздух:
   давление, МПа
   расход, л/мин

0,6
35
Электропитание:
   напряжение, В
   частота, Гц

220
50
Потребляемая мощность, кВт·ч 3
Габаритные размеры, мм 1570x940x1600
Масса, кг 420

Изготовитель — АО «Ленпродмаш».


АВТОМАТЫ ДОЗИРОВОЧНО-НАПОЛНИТЕЛЬНЫЕ ТИПА ДН


Предназначены для расфасовывания и укупоривания консервной продукции в стеклотару с крышкой типа «твист-офф».

Расфасовываемый продукт:

ДН1 — плодово-ягодные соки, сиропы, томатные и маринадные заливки, заливы для зеленого горошка и сахарной кукурузы, подсолнечное масло;

ДН2 — фруктовое и овощное пюре, растительное масло, фруктовые и томатные соусы, сгущенные молокопродукты;

ДН3 — томатные и фруктовые соусы, кетчуп, майонез, томатная паста, томатное пюре, овощная икра, повидло и джем в горячем состоянии, мясной паштет.

Техническая характеристика

ДН1-1-250-2 ДН2-01-250-2 ДН2-03-250-2 ДН3-03-125 ДН3-1-125
Производительность в минуту, банки 80-160
Объем дозы, мл до 1000 до 100 до 320 до 1000
Число дозаторов 16 10
Точность дозирования, % 3
Схема машины карусельная
Установленная мощность, кВт 1,1
Габаритные размеры, мм 1355х1550х1825 1355х1550х1750 1355х1550х1775
Масса, кг 1250 1350 1380 1380 1380

Разработчик и изготовитель — ОАО «Барский машзавод».


АВТОМАТ ДОЗИРОВОЧНО-НАПОЛНИТЕЛЬНЫЙ Ж7-ДНТ-1-6


Предназначен для заполнения банок и бутылок жидкими пищевыми продуктами (плодово-ягодные соки, сиропы, томатные и маринадные заливки, заливы для зеленого горошка и сахарной кукурузы, подсолнечное масло) в горячем состоянии вязкостью до 0,4 см2.

Техническая характеристика
Производительность в минуту, банки 40-160
Объем дозы, мл до 1000
Число дозаторов 20
Точность дозирования, % 2
Схема машины карусельная
Установленная мощность, кВт 1,65
Габаритные размеры, мм 2100х1590х1950
Масса, кг 1870

Разработчик и изготовитель — ОАО «Барский машзавод».


АВТОМАТЫ ФАСОВОЧНО-УПАКОВОЧНЫЕ АТД2-250, АТД3-500, АТД4-500, АТД5-750, АТД5А-750

Предназначены для изготовления полимерной тары, заполнения ее жидкими и пастообразными продуктами (джемы, соусы и др.) с последующим запечатыванием и вырубкой готовых упаковок. В случае необходимости автоматы можно комплектовать дозаторами другого типа (например, для сыпучих материалов), а также использовать для изготовления полимерной тары и блистеров. Реализован безотходный принцип получения упаковок.

Из корпусного полимерного материала после предварительного нагрева в механизме формования формуются емкости, которые с помощью дозирующего устройства объемного типа заполняются продуктом, запечатываются покровным материалом и вырубаются в виде готовых блоков упаковок.

Автоматы могут комплектоваться сменной оснасткой для изготовления упаковок различной вместимости и формы. Система управления позволяет осуществлять управление и настройку любого механизма в ручном и автоматическом режимах.

Техническая характеристика

АТД2-250 АТДЗ-500 АТД4-500 АТД5-750 АТД5А-750
Производительность в минуту, циклы 10-18
Минимальный /максимальный объем упаковки, мл 10/250 10/500 10/750 25/750
Максимальное число упаковок за один цикл 4
6
8
10
6
Максимальная глубина вытяжки, мм 45 70
Ширина корпусного / покровного материала, мм
95/94 130/129 160/159 206/205
Максимальные размеры упаковочного блока, мм 95x92 130x124 160x110 206x124 206x140
Потребляемая энергия, кВт·ч 2
5
8
Сжатый воздух:
   расход, л/мин
   рабочее давление, МПа

550
0,63

650
0,63

1000
0,63
Габаритные размеры, мм 3100х900х2000 3700х1000х2000 3700х1100х2000 4000х1200х2000 4200х1200х2000
Масса, т 0,7 0,9 1
1,2 1,3

Изготовитель — ООО «Теплоформ».


АВТОМАТ МНОГОФУНКЦИОНАЛЬНЫЙ УПАКОВОЧНЫЙ М6-АР-2


Карусельный периодического действия, предназначен для фасовки  и упаковки пастообразных продуктов в крытых отапливаемых помещениях с нормаль ной освещенностью на поточных линиях и независимо от другого оборудования.
Техническая характеристика
Производительность в минуту, брикеты:
   теоретическая, в минуту
   техническая (максимальная)

85
75
Регулирование производительности бесступенчатое
Упаковочный материал пергамент В-50
(ГОСТ 1341-84)
Установленная мощность, кВт
2,2
Габаритные размеры, мм:
   автомата
   брикета для 250 г (125 г)

2920x2920x2750
100x75x37 (75x50x37)
Масса, кг 1350

Изготовитель — ОАО «Завод имени В. А. Дегтярева».


УСТАНОВКА РАЗЛИВА ПОЛУАВТОМАТИЧЕСКАЯ «ДОЗА-1000 ПОВ»


Предназначена для розлива особо вязких продуктов с наполнителями размером до 6 мм (джемы, соусы) в различную тару вместимостью 0,25-1 л.

Предусмотрена плавная регулировка объема розлива в пределах 25-100% от объема дозирующего цилиндра.

Техническая характеристика
Производительность в час, дозы 1000
Вместимость цилиндра, л 1
Способ дозирования объемный
Погрешность дозирования (от максимального объема дозирующего цилиндра), % ±1
Сжатый воздух:
   давление, кг/см2
   расход, л/мин

6-8
100
Габаритные размеры, мм 1100x500x1800
Масса, кг 70

Изготовитель — ЗАО «Новгородский машиностроительный завод».


ПОЛУАВТОМАТ ДЛЯ ФАСОВКИ ПРС-2У


Предназначен для фасовки в пластиковые стаканчики жидких и пастообразных продуктов и запечатывания их алюминиевой фольгой. Включает в себя дополнительно узел укладки фольги, датировщик, УФ-стерилизатор, компрессор.

Обслуживает один человек.

Техническая характеристика
Производительность в час, дозы до 800
Диаметр стаканчика, мм 75; 95
Объем дозы, л от 0,05 до 0,5

Изготовитель — завод пищевого оборудования «Растон».


ФАСОВЩИК-АВТОМАТ УФП-1М


Предназначен для фасовки жидких и пастообразных пищевых продуктов (соусы, напитки, соки) в ламинированные, в том числе фольгированные, картонные пакеты типа «Pure-Pak» или «Тetra-Rex».

Обслуживают два оператора.

Техническая характеристика
Производительность в час, пакеты 700
Способ дозирования объемный
Погрешность дозирования (от максимального объема дозирующего цилиндра), % 2
Сжатый воздух:
   давление, кг/см2
   расход, л/мин

6-8
125
Электропитание:
   напряжение, В
   потребляемая мощность, кВт·ч

220
2,6
Расход воды, м3 0,1
Габаритные размеры, мм 1900x1100x1600
Масса, кг 310

Изготовитель — ЗАО «Новгородский машиностроительный завод».


ПОЛУАВТОМАТ ТУБОНАПОЛНЕНИЯ ПТН


Предназначен для наполнения алюминиевых туб консистентными наполнителями (кетчуп, горчица и др.) в пищевой промышленности.

В автоматическом режиме выполняются следующие операции: наполнение туб продуктом, заделка и клеймение фальцев туб, выгрузка туб.

Возможны электроподогрев продукта и поддержание заданного температурного режима следящей системой терморегулирования.
Техническая характеристика
Производительность в минуту (плавно), шт. до 40
Диаметр тубы, мм 19-40
Объем дозы, мл 15-200
Точность дозирования, % 3
Напряжение питания, В 380
Мощность, кВт 0,75
Габаритные размеры, мм 1380x1077x2245
Масса, кг 540

Изготовитель — Ногинский филиал ГУП ФНПЦ «Прибор».


ПОЛУАВТОМАТ ТУБОНАПОЛНЕНИЯ ПТНЛ


Предназначен для наполнения ламинатных и экструзионных туб консистентными наполнителями в пищевой промышленности.

Можно фасовать кетчуп, горчицу и подобные продукты производства.

В автоматическом режиме выполняются следующие операции: контроль наличия тубы и наполнение ее продуктом; разогрев тубы горячим воздухом, ее запайка и клеймение; предварительное охлаждение, подрезка сварного шва, выгрузка туб.

Возможны электроподогрев продукта и поддержание заданного температурного режима системой терморегулирования.
Техническая характеристика
Производительность в минуту (плавно), шт. до 40
Диаметр тубы, мм 19-40
Объем дозы, мл 15-200
Точность дозирования, % 3
Напряжение питания, В 380
Мощность, кВт 3,4
Габаритные размеры, мм 1380x1077x2245
Масса, кг 570


Изготовитель — Ногинский филиал ГУП ФНПЦ «Прибор».


УСТАНОВКА РОЗЛИВА ПАСТООБРАЗНЫХ ПРОДУКТОВ УД-2Б


Предназначена для полуавтоматического объемного дозированного розлива гомогенных пастооб разных продуктов пищевого, косметического, медицинского и технического назначения при температуре розлива до 85°С.

Расходная емкость из нержавеющей стали располагается над установкой розлива. Конст рукция выполнена таким образом, что позволяет проводить розлив в нагретом состоянии таких продуктов, как плавленый сыр, кондитерские и косметические кремы, пасты, тавот, соли дол и др.

Розлив продукта осуществляется за счет всасывания продукта из расходной емкости одновременно по двум каналам. Дозы выдаются автоматически один раз в 6 с. Тара (стаканчики, бутылки, банки) устанавливается на позицию налива и убирается оператором вручную.

Предусмотрена поставка пластиковой тары и самоклеящейся этикетки. По желанию заказчика установка изготавливается во взрывобезопасном исполнении и может быть дооснащена системой загрузки расходной емкости, винтовым насосом.

Обслуживает один человек.
Техническая характеристика
Производительность в час, дозы* до 1200
Доза, мл:
   объем
   погрешность

20-50; 50-250; 100-200
±2,5
Вместимость расходной емкости, л 45
Электропитание:
   напряжение, В
   частота, Гц
   мощность, Вт

380
50
270
Габаритные размеры установки в сборе, мм 600х700х990
Масса, кг 70

__________
* С дополнительным электронным блоком преобразователя частоты вращения двигателя П4-1 питание установки осуществляется от сети 220 В, а также обеспечивается возможность плавной регулировки цикла дозирования от 4 до 15 с. При этом общая производительность по двум каналам изменяется от 1800 до 480 доз в час.

Изготовитель — ЗАО «Промбиофит».


УСТАНОВКИ РОЗЛИВА ЖИДКИХ И ПАСТООБРАЗНЫХ ПРОДУКТОВ С КРАНОВЫМИ РАСПРЕДЕЛИТЕЛЯМИ УД-2П, УД-2ПБ


объемного дозированного розлива гомогенных и негомогенных с твердыми включениями жидких и пастообразных продуктов пи щевого, лекарственного, косметического и технического назначения при температуре розлива до 85°С.

Являются модификацией установок УД-2 и УД&2Б. Применение оригинальной конструк ции крановых распределителей значительно улучшает эксплуатационные характеристики установки при розливе густых и вязких продук тов, продуктов с твердыми включениями, сгустками и малыми порциями, а также при повышенной (до 85°С) температуре разливаемого продукта.

Изготавливаются с дозирующими цилиндрами одного из трех типоразмеров объемом 50, 250 и 500 мл. Имеется возможность плавной регулировки объема дозы в пределах 10-100% от объема дозирующего цилиндра, а при комплектации установки блоком преобразователя частоты вращения двигателя ПЧ-1 — длительностью цикла заполнения тары от 4 до 15 с. Узлы и детали, контактирующие с разливаемым продуктом, выполнены из материалов, удовлетворяющих требованиям санитарных правил и норм.

Для розлива продуктов малыми дозами и особо густых продуктов установка доукомплектовы вается баком из нержавеющей стали (УД-2ПБ), а по желанию заказчика — изготавливается во взрывобезопасном исполнении.
Техническая характеристика
Производительность в час, дозы:
   с магнитным пускателем
   с блоком ПЧ-1

1200
480-1800
Пределы регулировки объема дозы (с уче том типоразмеров цилиндров 50, 250 и 500 мл), мл 5-50; 25-250; 50-500
Погрешность дозы*, % ±1
Размер сгустков и твердых включений в продукте, мм 4
Электропитание с магнитным пускателем (с блоком ПЧ-1):
   напряжение, В
   мощность, Вт

380 (220)
270 (270)
Габаритные размеры, мм:
   установки
   блока ПЧ-1
   бака (с опорами)

600x350x610
230х290х160
430х350х990
Масса, кг:
   установки
   блока ПЧ-1
   бака

65
4,4
10
_______
* При розливе горячих продуктов, а также продуктов, насыщенных воздухом более чем на 5% от объема (определяется экспериментально)

Изготовитель — ЗАО «Промбиофит».


ДОЗАТОР ДЛЯ ЖИДКИХ И ПАСТООБРАЗНЫХ ПРОДУКТОВ УД-9

Двухцилиндровый, двухсосковый, предназначен для дозирования жидких и пастообразных продуктов с включениями твердых частиц.

Предусмотрены механическая отсечка дозы и компрессор без бункера. Объем дозирования 0,25-1 л, производительность до 1800 доз в час.

Изготовитель — завод пищевого оборудования «Растон».


ДОЗАТОРЫ ВЯЗКИХ ПРОДУКТОВ ИПКС-071, ИПКС-071-10


Предназначены для дозирования вязких продуктов в полимерную или стеклянную тару.

Особенности: детали, соприкасающиеся с продуктами, изготовлены из нержавеющей стали 12Х18Н10Т; пневмосистема выполнена на элементах пневматики фирмы «Pneumax» (Италия); регулирование дозы — плавное электронное; подача продукта на изливы осуществляется винтовым насосом; предусмотрена возможность регулирования высоты рабочего столика и изготовления расходной емкости большего объема.

Техническая характеристика

ИПКС-071 ИПКС-071-10
Производительность одного излива (при дозе 250 мл) в час, дозы 900 250
Число изливов 2
10
Диапазон дозирования, мл 100-9000 15-100
Точность дозирования, % 2
Вместимость бункера, л 50
Сжатый воздух:
   потребление, м3
   давление, кгс/см2

0,5
6
Установленная мощность, кВт 0,4 1,3
Габаритные размеры, мм 950х600х800 1100х950х700
Масса, кг 45 85

Изготовитель —НПП «Эльф 4М».


ДОЗАТОР ДЛЯ ТРУДНОТЕКУЧИХ ПРОДУКТОВ УД-4

Предназначен для дозирования труднотекучих продуктов с включением твердых частиц. Объем дозирования 0,05-0,5 л.

Производительность до 600 доз в час.

Изготовитель — завод пищевого оборудования «Растон».


ДОЗАТОР РОТОРНЫЙ Н2-ИДА 502


Предназначен для наполнения алюминиевых, жестяных и стеклян ных банок полужидкими и пастообразными продуктами различных видов, в том числе продуктами, обладающими текучестью в горячем состоянии: томатными соусами, пастами, приправами, рыбными и печеночными паштетами, икорными пастами, растительными маслами и др.

Соответствует современным нормативным требованиям к качеству и безопасности оборудования для пищевой промышленности; удобен в настройке, эксплуатации и техническом обслуживании; регулировка произ водительности бесступенчатая с любой точностью; доступны все места регулировки и смазки; созданы условия для качественной санитарной об работки; имеет высокую экономическую эффективность экс плуатации.

Обслуживает один человек.

Техническая характеристика
Производительность в минуту, банки до 200
Потребляемая мощность, кВт.ч 1,1
Вместимость:
   тары, см3
   бака для продуктов, л

50-350
110
Размеры банки, мм:
   диаметр
   высота

73-100
30-56
Точность дозирования по объему, % ±3
Габаритные размеры, мм 1450x1150x1560
Масса, кг 980

Изготовитель — ОАО «Судореммашавтоматика».


ДОЗАТОР ДЛЯ ТЕКУЩИХ И ПАСТООБРАЗНЫХ ПРОДУКТОВ УД-8

Предназначен для дозирования текучих и пастообразных продуктов в пакеты «Doy-Pack» с последующей запайкой и датером. Объем дозирования 0,05-0,5 л.

Изготовитель — завод пищевого оборудования «Растон».


АВТОМАТИЧЕСКАЯ ВАКУУМ-ЗАКАТОЧНАЯ МАШИНА Б4-КЗК-84


Предназначена для укупоривания металлических банок.
Техническая характеристика
Производительность в минуту, банки 200
Номинальная мощность, кВт 4
Размеры банки, мм:
   диаметр
   высота

50-105
30-125
Габаритные размеры, мм 3150х1600х1800
Масса, кг 4100

Изготовитель — ОАО «КрымПродМаш».


АВТОМАТИЧЕСКАЯ МАШИНА Б4-КЗК-79А


Предназначена для укупоривания металлических банок.
Техническая характеристика
Производительность в минуту, банки 160
Номинальная мощность, кВт 2,2
Размеры банки, мм:
   диаметр
   высота

50-105
27-125
Габаритные размеры, мм 2050х1060х1700
Масса, кг 1500

Изготовитель — ОАО «КрымПродМаш».


УКУПОРОЧНЫЙ АВТОМАТ (ПОД КРЫШКУ «ТВИСТ-ОФФ») Б4-КУТ-2А

Паровакуумный, роторный, четырехшпиндельный, с автоматической подачей крышек из бункера для банок с венчиком горловины типа III по ГОСТ 57 17-91 и вместимостью 250-1000 см3 (типы крышек 111-66, 111-82 и др.).

Техническая характеристика
Производительность, шт/мин 125
Вместимость тары, л 250-1000 см3
Габаритные размеры, мм 1900х1130х1500
Масса, кг 750

Изготовитель — ОАО «КрымПродМаш».


ПОЛУАВТОМАТИЧЕСКОЕ УСТРОЙСТВО УКУПОРКИ БАНОК ВИНТОВОЙ КРЫШКОЙ ТИПА «ТВИСТ-ОФФ» мод. УУ-5


Предназначено для герметичного укупоривания банок винтовой крышкой типа «твист-офф».

При эксплуатации устройства оператор вручную устанавливает наполненную продуктом банку в стакан вакуумной камеры, накрывает банку крышкой и переводит камеру на позицию укупорки. Затем с помощью рычага опускает крышку камеры, нажатием педали включает систему вакуумирования и поворотом горизонтального рычага производит укупоривание банки.

Степень разрежения в банке контролируется в процессе укупорки с помощью вакуумметра. Опустив педаль и рычаг системы вакуумирования, оператор возвращает стакан вакуумной камеры в исходное положение и вынимает укупоренную банку.

Выпускается в четырех модификациях и сменными вкладышами.

Переналадка на банку другого типоразмера производится заменой вкладыша в вакуумной камере.

По желанию заказчика комплектуется компрессором.


Банка
стандартная высокая большого диаметра низкая
Размеры банки, мм:
   диаметр
   высота

до 110
80-170

до 110
80-260

до 142
85-170

до 110
30-80
Размер (номер) крышки 43*-95  43*-95 43*-100 43*-95
___________
*При размере крышки «43» до 5% тары требует повторного закрытия.

Техническая характеристика
Производительность в час, банки до 420 (один оператор)
Разрежение в вакуумной камере, бар 0,2-0,7
Потребление электроэнергии при максимальной производительности, Вт.ч 300
Электропитание компрессора:
   напряжение, В
   частота, Гц
   мощность, кВт

220
50
1,5
Габаритные размеры блока укупорки, мм 600х300х450
Масса, кг 13

Изготовитель — ЗАО «Промбиофит».


МАШИНА ПОЛУАВТОМАТИЧЕСКАЯ Б4-КЗК-90А


Предназначена для укупоривания металлических и стеклянных банок.
Техническая характеристика
Производительность в минуту, банки 16
Номинальная мощность электродвигателя, кВт 2,2
Размеры банки, мм:
   диаметр
   высота

155-250
18-380
Габаритные размеры, мм 845х1240х1750
Масса, кг 800

Изготовитель — ОАО «КрымПродМаш».


ПОЛУАВТОМАТ ЗАКАТОЧНЫЙ ДЛЯ ЖЕСТЕБАНОК НП-01/01, НП-01/02



Техническая характеристика
Производительность в минуту, банки 10
Высота обрабатываемой тары, мм 118-236
Мощность электродвигателя, Вт 90
Габаритные размеры, мм 335х600х1300
Масса, кг 100


Изготовитель —ЗАО «Жаско».


МАШИНА ЗАКАТОЧНАЯ МЗ-10 ПОЛУАВТОМАТИЧЕСКАЯ


Универсальная по типу и размеру закатываемой банки (по согласованию с заказчиком) комплектуется соответствующим закаточным инструментом.

Применяется для закатывания в металлические, стеклянные, пластиковые, картонные банки с металлическими крышками любых продуктов: грибов, овощей, плодов и др.
Техническая характеристика
Производительность в минуту, банки 10
Электропитание:
   напряжение, В
   частота, Гц

380
50
Число фаз 3
Размеры банки (максимальные), мм:
   высота
   диаметр

250
130
Габаритные размеры, мм 520х470х270
Масса, кг 52

Изготовитель — ООО «БалТехМаш».


МАШИНА ЗАКАТОЧНАЯ ВАКУУМНАЯ МЗВ-10 ПОЛУАВТОМАТИЧЕСКАЯ


Предназначена для закатывания под вакуумом круглых металлических и стеклянных банок СКО с любым продуктом, требующим обработку вакуумом (овощи, специальное питание и т.д.).

Комплектуется закаточным инструментом под согласованный с заказчиком тип и размер банки. Для нестандартного типа банок может изготавливаться оригинальная оснастка.
Техническая характеристика
Производительность в минуту, банки 10
Тип обрабатываемой
банки по ГОСТ
5981-80
Электропитание:
   напряжение, В
   частота, Гц
   мощность, кВт

380
50
0,6
Габаритные размеры, мм 1320х540х430
Масса, кг 90

Изготовитель — ООО «БалТехМаш».


МАШИНА НАСТОЛЬНАЯ ПОЛУАВТОМАТИЧЕСКАЯ Б4-КЗК-124


Предназначена для укупоривания металлических и стеклянных (КЗК-123) банок.
Техническая характеристика
Производительность в минуту, банки 10-12
Номинальная мощность электродвигателя, кВт 0,5
Размеры банок, мм:
   диаметр
   высота

50-105
27-125
Габаритные размеры, мм 650х500х900
Масса, кг 150

Изготовитель — ОАО «КрымПродМаш».


ПОЛУАВТОМАТ ЗАКАТОЧНЫЙ


Предназначен для укупорки стеклянной
тары металлическими крышками.
Техническая характеристика
Производительность, шт/мин 10
Частота вращения роликов относительно оси тары, мин-1 200
Высота обрабатываемой тары, мм 11-236
Мощность электродвигателя, Вт
90
Габаритные размеры, мм 500х600х1395
Масса, кг 100

Изготовитель — ОАО «Павловский опытный завод».


ДОЗИРОВОЧНО-УКУПОРОЧНЫЙ АГРЕГАТ Б4-КРП-1


Предназначен для наполнения продуктами жидкой и пюреобразной фракции и укупоривания металлических банок.
Техническая характеристика
Производительность, шт/мин 160-250
Укупориваемая тара
тип1
Габаритные размеры, мм 2600х1500х1600
Масса, кг 3500

Изготовитель — ОАО «КрымПродМаш».


МАШИНА УКУПОРОЧНАЯ Ж7-УМТ-6


Предназначена для укупоривания крышками типа «твист-офф» бутылок и банок широкого диапазона применения.

Имеет собственный привод, может использоваться на предприятиях консервной промышленности в линиях средней мощности для наполнения сосудов различными продуктами.

Выпускается в климатическом исполнении УХЛ4 по ГОСТ 15150 для эксплуатации в условиях умеренного климата.

Техническая характеристика
Производительность в минуту, банки:
    номинальная
    минимальная
    максимальная

100
65
130
Диаметр обрабатываемых крышек, мм:
   минимальный
   максимальный

38
82
Высота обрабатываемых банок и бутылок, мм:
   минимальная
   максимальная

100
260
Диаметр обрабатываемых банок и бутылок, мм:
   минимальный
   максимальный

70
160
Схема машины линейная
Способ укупорки специальными ремнями
Метод укупорки паровакуумный
Устанавливаемая мощность, кВт 1,6
Расход:
    пара, кг/ч
    воды, л/ч

20
50
Габаритные размеры, мм 2500х1130х2130&2230
Масса, кг 1070

Разработчик и изготовитель — ОАО «Барский машзавод».


МАШИНЫ ЗАКАТОЧНЫЕ ТМП

ТМП-100 — применяются для закатывания круглых металлических банок № 1, 2, 3, 4, 6, 7, 8, 9, 22; ТМП-101 — для стеклянных банок ∅ 72-115 мм высотой 30-260 мм.

Производительность 3-10 банок в минуту. Установленная мощность 0,37 кВт.

Изготовитель — ООО «НИИПТО «Консервпродукт».


УСТАНОВКА ДЛЯ МАРКИРОВКИ ЖЕСТЯНЫХ КРЫШЕК НП-01/03


Предназначена для нанесения маркировки на жестяных крышках консервных банок (ГОСТ 26-384-84).
Техническая характеристика
Производительность, кг/ч 20
Диаметр обрабатываемых крышек, мм 33-235
Толщина жести, мм 0,22-0,25
Установленная мощность, кВт 0,18
Частота вращения инструментальной головки, мин-1
100-260
Шрифт клейма по ГОСТ 5
Габаритные размеры, мм 625х280х315


Изготовитель — ЗАО «Жаско».


ПНЕВМАТИЧЕСКАЯ УСТАНОВКА ЗАВАРКИ ФОЛЬГОЙ И ПЛЕНКОЙ ПЛАСТИКОВОЙ ТАРЫ (СТАКАНЧИКИ, ВАННОЧКИ, КАНИСТРЫ) УСС-2ПН-1


Предназначена для герметичной заварки пластиковой тары крышками из алюминиевой фольги с термолаком или многослойной пленки типа «валькелид».

Состоит из настольной стойки, на которой смонтированы подвижная каретка для помеще ния тары, подъемный механизм со сварочной головкой и пневмоцилиндр для перемещения сварочной головки. Избыточное давление в пневмосистеме создается с помощью компрессора.

Регулировка и под держание температуры сварочной головки осуществляются с помощью электронного блока. В процессе работы оператор устанавливает тару в подвижную каретку, накрывает горловину тары крышкой из фольги или пленки и задвигает каретку на позицию заварки. При нажатии на пневмопедаль пневмоцилиндр опускает сварочную головку и крышка герметично приваривается к горловине тары. Оператор выдвигает каретку, вынимает заваренную тару и рабочий цикл повторяется.
Техническая характеристика
Максимальная производительность, шт/ч 600
Число ячеек в передвижной каретке 1
Вместимость стаканчика*, мл до 500
Диаметр горловины завариваемого стакана*, мм 75 и 95
Электропитание:
   напряжение, В
   частота, Гц
   мощность, Вт

220
50
300
Габаритные размеры, мм:
   сварочной стойки
   пневмопедали

330х260х560
200х100х100
Масса, кг:
   электронного блока
   узла сварки

2,5
10

__________
* Для стаканчиков из полистирола и полипропилена.

Изготовитель — ЗАО «Промбиофит».


РУЧНАЯ УСТАНОВКА ЗАВАРКИ ФОЛЬГОЙ ИЛИ ПЛЕНКОЙ ПЛАСТИКОВЫХ СТАКАНЧИКОВ УСС-2Р


Предназначена для герметичной приварки к пла стиковым стаканчикам крышек из пластиковой пленки или алю миниевой фольги, покрытой термолаком.

В процессе работы наполненный продуктом стаканчик оператор вручную устанавливает в ячейку узла сварки, накрывает его крышкой и переводит подвиж ную каретку на позицию заварки. Опустив с помощью ручки стойки сварочную головку, оператор по показаниям индикаторов таймера производит сварку тары с крышкой, после чего возвращает ручку стойки в исходное положение. Затем он выдвигает каретку за ручку на себя, вынимает укупоренную тару и устанавливает следующую.

Техническая характеристика
Производительность, шт/ч до 450
Вместимость стаканчика, мл до 500
Внешний диаметр стаканчика, мм 75, 95
Электропитание:
   напряжение, В
   частота, Гц
   мощность, Вт

220
50
500
Габаритные размеры, мм 560x300x560
Масса, кг 10

Изготовитель — ЗАО «Промбиофит».


АВТОМАТИЧЕСКАЯ ЛИНИЯ ДЛЯ ИЗГОТОВЛЕНИЯ КРЫШЕК «ТВИСТ-ОФФ» Б4-СКО-2


Предназначена для изготовления крышек типа III («твист-офф») к стеклянным банкам с венчиком горловины типа III по ГОСТ 5717-91, а также крышек любых типоразмеров по чертежам заказчика.

Обслуживают пять операторов.
Техническая характеристика
Производительность:
   теоретическая, шт/мин
   техническая, шт/ч

250
12000
Установленная мощность, кВт 38
Занимаемая площадь, м2 120
Расход:
   природного газа, м3
   сжатого воздуха (при давлении в магистрали 4 кг/см2), м3

11,4
50
Расход на 1000 крышек:
   электроэнергии, кВт·ч
   природного газа, м3
   сжатого воздуха, м3

3,15
0,55
4,15
Толщина обрабатываемой жести, мм 0,18-0,25
Габаритные размеры, мм 27000х4100х4300
Масса, кг 21500

Изготовитель — ОАО «Крым ПродМаш».


КОМПЛЕКС ОБОРУДОВАНИЯ ДЛЯ ПРОИЗВОДСТВА КРЫШЕК ТИПА 1 (СКО)


Предназначен для изготовления крышек типа 1 (СКО) к стеклянным банкам (1-82; 1-58) и жестяным из жести и алюминия (72,8; 83,4; 99).

Состав комплекса: многодисковые листовые одинарные ножницы Б4 СНОМ, заточное устройство к ножницам Б4 СУЗ-1, пресс-автомат Б4-К1-91, штампы к Б4К1-91, подвивочная машина И9-СП1-П.
Техническая характеристика
Производительность в смену, шт. 70000
Занимаемая площадь, м2 20
Потребляемая мощность, кВт·ч 8,7
Масса, кг 4200

Изготовитель — ОАО «КрымПродМаш».


КОМПЛЕКС ОБОРУДОВАНИЯ ДЛЯ ПРОИЗВОДСТВА КРЫШЕК «ТВИСТ-ОФФ»


Предназначен для изготовления крышек типа III («твист-офф») к стеклянным банкам с венчиком горловины типа III по ГОСТ 5717-91.

Изготавливаемые оборудованием крышки: III-53/4П; III-58/4П; III-66/4П; III-82/6П.

Возможно изготовление любых типоразмеров крышек по чертежам заказчика.

Обслуживает оператор.
Техническая характеристика
Производительность в час, полосы 2700-3700
Число ходов ножниц в минуту 80-100
Установленная мощность, кВт 6
Габаритные размеры, мм 5000х1990х1740
Масса, кг 7000


Изготовитель — ОАО «КрымПродМаш».


КОМПЛЕКС ДЛЯ ПРОИЗВОДСТВА ЦИЛИНДРИЧЕСКИХ КОНСЕРВНЫХ БАНОК


Предназначен для изготовления сборных консервных банок № 6, 9, 14, 15, 47, 48 и крышек к ним на жестянобаночных фабриках и цехах консервных заводов.

Возможно изготовление любых типоразмеров крышек по чертежам заказчика. Состав комплекса: линия для изготовления корпусов и сборки банок СЛА-7, крышек (концов) из полос СКА-7-У2А, линия для нарезки бланков Б4-САД-1, фигурных полос Б4-САФ-1. Участок производства банок включает в себя: линию нарезки бланков Б4 САД-1, куда входят подаватель жести, машина для смазки листов, многодисковые листовые, сдвоенные ножницы; линию изготовления корпусов и сборки банок Б4-СЛА-7-01, включающую в себя корпусообразующую, паяльную и отбортовочную машины; закаточный автомат; тестер; систему управления; линию нарезки фигурных полос Б САФ-1; в составе подавателя жести, машины для смазки листов, высечных фигурных ножниц; линию изготовления концов Б4 СКА-7-У2А, куда входят автоматический пресс для изготовления концов к консервным банкам, штамп для алюминиевых крышек и двухрядный штамп для концов (при изготовлении крышек из жести), подвивочная машина, транспортно-бункерное устройство, пастонакладочный и сушильный башенный автоматы, система управления.
Техническая характеристика
Производительность в час, банки для банок № 14, 15, 48-720 и для других типоразмеров до 19000
Установленная мощность, кВт 150
Занимаемая площадь, м2 160 (без учета зон обслуживания)
Масса, кг 42000


Изготовитель — ОАО «КрымПродМаш».


КОМПЛЕКС ДЛЯ ПРОИЗВОДСТВА ЦЕЛЬНОШТАМПОВАННЫХ ЦИЛИНДРИЧЕСКИХ КОНСЕРВНЫХ БАНОК ИЗ ЛИСТОВЫХ МАТЕРИАЛОВ I — Б4-САД-2, Б4-СЛБ-43; II — Б4-САФ-1, Б4-СКА-7У2А


Предназначен для использования на крупных консервных предприятиях или специальных (жестянобаночных) предприятиях, обеспечивающих банками и крышками к ним определенные регионы.

Участок производства банок включает в себя: линию нарезки полос Б4 САД-2, в составе подавателя жести, машины для смазки листов, многодисковых листовых, сдвоенных ножниц; линию для изготовления корпусов Б4-СЛБ-43 в составе: пресса автоматической штамповки банок; штампов для алюминиевых банок и банок, изготовляемых из жести; устройства для отделения колец; наклонного и горизонтального конвейеров; системы управления.

Участок производства крышек включает в себя: линию для нарезки фигурных полос Б4 САФ-1 в составе подавателя жести, машины для смазки листов, ножниц, высечных фигурных; линию изготовления концов Б4 СКА-7-У2А, куда входят автоматический пресс для изготовления концов к консервным банкам, штамп для алюминиевых крышек и двухрядный штамп для концов (при изготовлении крышек из жести), подвивочная машина, транспортно-бункерное устройство, пастонакладочный и сушильный башенный автоматы, система управления.
Техническая характеристика
Участок производства банок
Производительность в смену, банки:
   № 8
   № 1, 2, 3

20000
72000
Потребляемая мощность, кВт·ч 85
Давление, кг/см2 6
Занимаемая площадь, м2 58
Масса, кг 18300
Участок производства крышек
Производительность в смену, шт. 120000
Потребляемая мощность, кВт·ч 38
Занимаемая площадь, м2 30
Масса, кг 14800


Изготовитель — ОАО «КрымПродМаш».


МАШИНЫ МОЕЧНЫЕ ММ

Предназначены для мойки стеклянной невозвратной тары в линиях розлива и укупоривания жидкой продукции на предприятиях пищевой промышленности.

Типы машин по виду обрабатываемой тары: ММ-2 — для мойки бутылок вместимостью 0,25, 0,33, 0,5, 0,7 л; ММ-3 — для мойки банок вместимостью 0,25 и 0,43 л.

Техническая характеристика
Производительность, шт/ч 3000
Привод машины  электромеханический
Установленная мощность двигателей, кВт:
   привода машины
   насосной станции

0,75
1,5
Мощность, потребляемая парогенератором при номинальной паропроизводительности, кВт·ч 24
Обработка:
   предварительная
   окончательная

горячей водой (до 80°С) в замкнутом цикле
проточной водопроводной водой
Нагрев воды паровой от парогенератора ПЭ-30
Габаритные размеры, мм:
   машины (ММ2 (ММ3) без насосной станции и парогенератора)
   насосной станции
   парогенератора

3840х1085х1520 (3560х1085х1520)
1470х850х980
620х590х810
Масса (сухая), кг
1200
В том числе:
   насосной станции
   парогенератора

182
155

Изготовитель — ОАО «Орел-Легмаш».


АВТОМАТИЧЕСКАЯ ОПОЛАСКИВАЮЩАЯ МАШИНА


Предназначена для удаления механических загрязнений (фрагменты стекла, картона, пыли и др.) из бутылок и емкостей перед розливом в автоматическом режиме.

Техническая характеристика
Производительность в час, бутылки 6000
Потребляемая мощность, кВт·ч
0,75
Давление воды, МПа
0,2
Габаритные размеры, мм
1400х1800х2050
Масса, кг 1800




Изготовитель — ОАО «Компания «Акмалько».


АВТОМАТИЧЕСКИЙ ОПОЛАСКИВАТЕЛЬ

Предназначен для ополаскивания бутылок.

Техническая характеристика
Производительность в час, бутылки до 3000
Вместимость бутылки, л 0,33-2
Установленная мощность, кВт 0,21
Габаритные размеры, мм 700х500(700)х1000
Масса, кг 50

Изготовитель — ЗАО «Инженерно-техническая фирма «Алькор».


АВТОМАТИЧЕСКИЙ ОПОЛАСКИВАТЕЛЬ

Предназначен для ополаскивания бутылок.

Техническая характеристика
Производительность в час, бутылки 1400-7000
Вместимость бутылки, л 0,33-2
Установленная мощность, кВт 1,1
Расход воды, м3 0,3
Масса, кг 100


Изготовитель — ЗАО «Инженерно-техническая фирма «Алькор».


ПОЛУАВТОМАТИЧЕСКИЙ ОПОЛАСКИВАТЕЛЬ

Предназначен для ополаскивания бутылок.

Техническая характеристика
Производительность в час, бутылки до 3000
Вместимость бутылки, л 0,33-2
Потребляемая мощность, кВт·ч:
   стадийное исполнение 1
   стадийное исполнение 2

0,9
1,44
Габаритные размеры, мм 900х600(700)х1150
Масса, кг 100

Изготовитель — ЗАО «Инженерно-техническая фирма «Алькор».


ПРЕСС-АВТОМАТ Б4К1-91

Предназначен для штамповки крышек к стеклянным консервным банкам с горловиной 1-58 и 1-82 по ГОСТ 5717-81 из металлической (жесть, алюминий) полосы или ленты, а также штампования крышек к металлическим консервным банкам ∅ 50 мм по ГОСТ 5981-88 из металлической полосы или ленты.

Используемый материал — жесть (листовая белая, лакированная или литографированная, рулонная белая и лакированная).

Техническая характеристика
Потребляемая мощность, кВт·ч 6,1
Диаметр крышки, мм 50
Ток питания трехфазный переменный
Жесть рулонная белая или лакированная, мм 0,18-0,25

Изготовитель — ОАО «КрымПродМаш».


МАШИНА ПОДВИВОЧНАЯ И9-СП1-Г

Предназначена для образования завитка на флянце крышек.

Техническая характеристика
Производительность в минуту, крышки до 200
Обрабатываемая тара-крышка:
   1-82

   1-58

жесть 0,2; 0,22; 0,25
AL 0,28; 0,3
жесть 0,18; 0,2; 0,22
AL 0,28
Мощность, кВт 1,1
Габаритные размеры, мм 528х1200х960
Масса, кг 230

Изготовитель — ОАО «КрымПродМаш».


ОБОРУДОВАНИЕ ДЛЯ ПРОИЗВОДСТВА ЦЕЛЬНОШТАМПОВАННЫХ КОНСЕРВНЫХ БАНОК


Предназначено для производства цельноштампованных цилиндрических консервных банок из рулонных материалов (алюминий, жесть).

Участок производства Б4-СЛБ-38 включает в себя: размотчик металлической ленты, пресс автоматической штамповки банок, штамп для алюминиевой банки и штамп для банок (при изготовлении банок из жести), устройство для отделения колец, наклонный и горизонтальный конвейеры, систему управления.

Участок производства крышек Б4-СЛК-39 включает в себя: размотчик металлической ленты, автоматический пресс для изготовления концов к консервным банкам: штамп алюминиевой крышки и штамп двухрядный для концов (при изготовлении крышек из жести), подвивочный вертикальный двухрядный автомат, транспортное бункерное устройство, пастонакладочный автомат, сушильную печь, систему управления.
Техническая характеристика

Участок
Б4-СЛБ-38
Участок
Б4-СЛК-39
Производительность в смену (8 ч), банки:
    № 8
    № 1, 2, 3

22000
72000
115000
Параметры рулона:
    диаметр, мм
    масса, кг

400-1100
1200
Энергопитание:
   напряжение, В
   частота, Гц

380
50

Ток трехфазный переменный
Потребляемая мощность, кВт·ч 13,5
Сжатый воздух:
   давление, кг/см2
   расход, м3

4-5
20
Занимаемая площадь, м2 35 32
Масса, кг 12000 7800

Изготовитель — ОАО «КрымПродМаш».


АВТОМАТ ДЛЯ ПРОИЗВОДСТВА ПЭТ-БУТЫЛОК


Предназначен для производства бутылок вместимостью 0,33-2 л методом двухстадийного раздува.

Оснащен электронной панелью управления с контроллером и пневмооборудованием ведущих фирм-производителей.

Состоит из загрузчика, системы нагрева, манипулятора захвата и переноса пресс-форм и силовой установки с шестиместной пресс-формой.

Техническая характеристика
Производительность (для емкостей 1,5 л), шт/ч 5600
Число мест в пресс-форме 6
Давление раздува, мПа:
   предварительного
   основного

до 1,6
до 4
Давление управления 1
Расход воздуха, м3/мин 8,5
В том числе основной раздув, м3/мин 7
Расход воды, м3/ч 1,5
Температура охлаждающей воды, °С 9-12
Ток трехфазный
Потребляемая мощность, кВт·ч 16,6
Напряжение, В 380
Габаритные размеры (без автозагрузчика), мм 5500х1840х2200

Изготовитель — ОАО «Кропоткинский завод МиССП».


ПОЛУАВТОМАТИЧЕСКАЯ УНИВЕРСАЛЬНАЯ ВЫДУВНАЯ УСТАНОВКА


Предназначена для изготовления полимерных емкостей методом раздува. Исходное сырье: полиэтилен, полипропилен.

Оснащена пневмооборудованием ведущих фирм-производителей.

Обслуживает один человек.

Техническая характеристика
Производительность, шт/ч:
   для емкости 10 л
                          1 л
                          0,3 л

55
400
800
Рабочее давление, мПа 0,8-1
Расход:
   воздуха, м3/мин
   воды, м3

0,3
1,5
Температура охлаждающей воды, °С 5-6
Ток трехфазный
Напряжение, В 380
Мощность, кВт:
   установленная
   потребляемая

17
12
Габаритные размеры, мм 3050х950х2205
Масса, кг 1700

Изготовитель — ОАО «Кропоткинский завод МиССП».


МЯГКИЕ КОНТЕЙНЕРЫ

Предназначены для упаковки пищевых продуктов.

Вместимость 0,5-1 т. Нанесение логотипа — два цвета. Комплектация вкладышем любого типа. Сертификаты Госстандарта/ООН.

Изготовитель — группа компаний «Алеко».


ВАКУУМНЫЙ ДЕТЕКТОР Ж7-ДПС-2


Предназначен для электронного контроля и эвакуации стеклянных банок и бутылок с крышками типа «Твист-Офф» в случае недостатка или отсутствия вакуума.

Техническая характеристика
Производительность в минуту, бутылки
65-140
Параметры контролируемых банок и бутылок, мм:
    диаметр
    высота

50-160
80-260
Диаметр контролируемых крышек, мм
38-82
Установленная мощность, кВт 1,1
Сжатый воздух, МПа 0,6
Габаритные размеры, мм 3050х760х1450
Масса, кг 250

Разработчик и изготовитель — ОАО «Барский машзавод».


МАШИНЫ МЕШКОЗАШИВОЧНЫЕ

Предназначены для зашивки двухниточным цепным швом тканевых, бумажных и полипропиленовых мешков, наполненных сыпучим продуктом или мелкокусковым материалом.

Техническая характеристика

КД-644 К4-БУВ
Производительность в час, мешки 600
Толщина прошивки, слои:
   ткани
   бумаги

44
66
Длина стежки, мм 7-10
Высота зашиваемого мешка, мм 600-1100
Электропитание:
   напряжение, В
   частота, Гц

380
50
Габаритные разме-
ры, мм
2370х
x1350х1800
3460х
x1360х1950

Изготовитель — ЗАО «Мельагротехснаб».






    АгроПоиск - аграрная поисковая система Бесплатный анализ сайта Рейтинг@Mail.ru Яндекс.Метрика
Все права защищены
OOO «Компания «Ньютехагро» 2005 - 2012
Политика конфиденциальности

Тип машины *
Пожалуйста, заполните обязательные поля.

Производитель *
Пожалуйста, заполните обязательные поля.

Год выпуска *
Пожалуйста, заполните обязательные поля.

Наработка

Ваше имя *
Пожалуйста, заполните обязательные поля.

Ваш телефон *
Пожалуйста, заполните обязательные поля.

Ваша электронная почта

Нажимая на кнопку «Отправить», Вы даете согласие на обработку своих персональных данных.

Во исполнение требований Федерального закона «О персональных данных» № 152-ФЗ от 27.07.2006 г. Все персональные данные, полученные на этом сайте, не хранятся, не передаются третьим лицам, и используются только для отправки товара и исполнения заявки, полученной от покупателя. Все, лица, заполнившие форму заявки, подтверждают свое согласие на использование таких персональных данных, как имя, и телефон, указанные ими в форме заявки, для обработки и отправки заказа.
Хранение персональных данных не производится.
